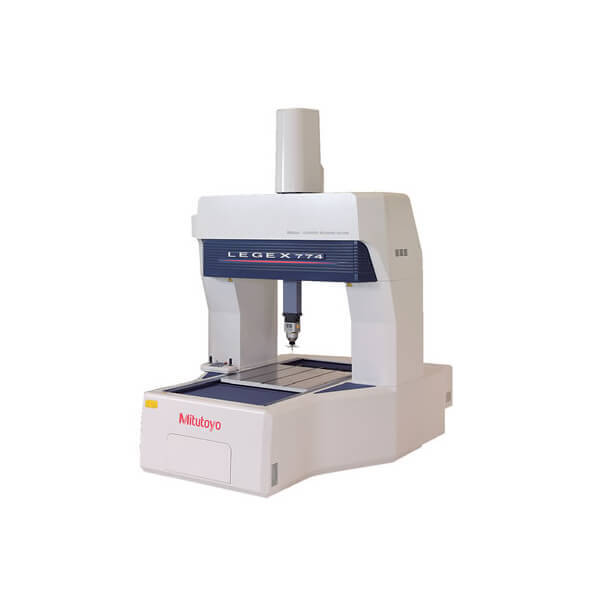

Máy đo tọa độ 3 chiều Mitutoyo LEGEX 500/700/900

DÒNG SẢN PHẨM — Ultra-high Accuracy CNC CMM

Đạt được hiệu suất cao, dòng LEGEX với cấu trúc cầu cố định và vòng bi khí chính xác nằm trên các thanh dẫn cứng đảm bảo độ ổn định vượt trội của chuyển động và độ chính xác đo cực cao. Kiểm tra kỹ lưỡng, sử dụng mô phỏng phân tích cấu trúc FEM, đảm bảo độ chính xác của chuyển động hình học có sai số tối thiểu do sự dao động của tải và các biến số khác. Dòng máy CNC CMM của LEGEX phù hợp với các phôi phức tạp từ nhỏ đến trung bình, chẳng hạn như bánh răng, ổ trục, thấu kính, khuôn dập chính xác hoặc các phôi có độ chính xác cao khác yêu cầu độ chính xác về chiều với dung sai nhỏ.

Dòng LEGEX kết hợp đơn vị thang đo độ chính xác cực cao với thang đo thủy tinh kết tinh (hệ số giãn nở nhiệt 0,01×10-6 / K) và bộ mã hóa tuyến tính phản xạ có độ phân giải cao, hiệu suất cao mang lại hiệu suất định vị cao cấp. Tất cả các CMM dòng cao cấp STRATO-Apex đều được trang bị tính năng bù nhiệt và do đó không yêu cầu kiểm soát nhiệt độ phòng Độ chính xác được đảm bảo trong phạm vi từ 16 đến 26 ° C.

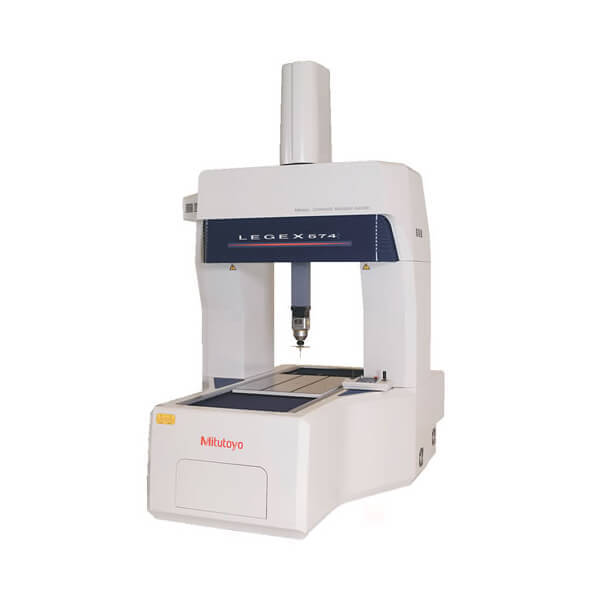

Máy đo tọa độ 3 chiều Mitutoyo LEGEX 500/700/900

MPP-310Q

Đầu dò của Mitutoyo’s MPP-310Q có thể được sử dụng cho các ứng dụng đo điểm – điểm và quét liên tục. Nếu phôi yêu cầu độ chính xác tối đa, MPP-310Q cung cấp khả năng thu thập dữ liệu điểm mốc 0 để đo lường thống kê. Ở chế độ này, MPP-310Q thu được dữ liệu đo sau khi tất cả các thanh trượt CMM hoàn toàn ngừng hoạt động. Phép đo thống kê này nhằm loại bỏ các tác động ảnh hưởng đến phép đo. Xem trang L-21 để biết thông tin hệ thống MPP-310Q.

MPP-310Q Specs

Độ phân giải: 0.01μm
Lực đo: 0.20N/mm
Chiều dài tối đa của đầu tiếp xúc : 200mm
Trọng lượng tối đa của đầu tiếp xúc: 75g

THÔNG SỐ KỸ THUẬT

Loại: Cầu đo	Mã sản phẩm	LEGEX 574	LEGEX 774	LEGEX 776	LEGEX 9106
Dải đo	Trục X	19.68″ (500mm)	27.55″ (700mm)		35.43″ (900mm)
	Trục Y	27.55″ (700mm)			39.36″ (1000mm)
	Trục Z	15.74″ (400mm)		23.62″ (600mm)
Độ phân giải		0.00000039″ (0.01µm)
Phương pháp hướng dẫn		Đệm khí trên mỗi trục
Tốc độ truyền động tối đa 3D		7.8″/s (200mm/s)
Gia tốc đo 3D tối đa		0.1G (980mm/s2)
Bàn đế	Chất liệu	Gang đúc phủ gốm
	Kích thước	21.65″ x 29.52″ (550mm x 750mm)	29.52″ x 29.52″ (750mm x 750mm)		37.40″ x 41.33″ (950mm x 1050mm)
	Ống lót ren	M8 x 1.25mm
Phôi	Chiều cao tối đa	27.55″ (700mm)		33.46″ (850mm)
Phôi	Khối lượng tối đa	551 lbs. (250kg)	1,102 lbs. (500kg)		1,763 lbs. (800kg)
Khối lượng (Bao gồm đế và bộ điều khiển)		7,716 lbs. (3500kg)	11,023 lbs. (5000kg)	11,243 lbs. (5100kg)	14,330 lbs. (6500kg)
Kích thước W x D x H		62.44 x 95.66 x 103.54’’ (1470 x 2430 x 2630mm)	65.74 x 95.66 x 103.54’’ (1670 x 2430 x 2630mm)	65.74 x 94.48 x 115.35’’ (1670 x 2430 x 2930mm)	73.62 x 119.29 x 120.07’’ (1870 x 3030 x 3050mm)
ISO-10360-2:2009 E_0,MPE 19-21°C (66.2-69.8°F)		19-21°C (66.2-69.8°F) 18-22°C (64.4-71.6°F)
	MPP310Q:	(0.28+L/1000)µm (0.30+L/1000)µm
	SP25M:	(0.38+L/1000)µm (0.40+L/1000)µm
ISO-10360-4 MPE_THP/MPT_THP
ISO-10360-4 MPE_THP/MPT_THP	MPP310Q/SP25M:	1.1µm/60sec
ISO-10360-5: 2010 P_FTU,MPE	MPP310Q:	0.40µm
ISO-10360-5: 2010 P_FTU,MPE	MSP25M:	0.45µm

Cấu hình đầu dò cho các bài kiểm tra ISO
MPP310Q:	Ø4mm x L18mm
SP25M:	Ø4mm x L50mm

Nguồn cấp khí	500/700/1200	900
Áp suất	58.0 PSI (0.4MPa)	72.5 PSI (0.4MPa)
Mức tiêu thụ	4.23CFM (120L/min)
Nguồn cấp	5.65CFM (160L/min)

Môi trường hoạt động	19-21°C (66.2-69.8°F) / 18-22°C (64.4-71.6°F)
Mức độ thay đổi	0.5C° hoặc ít hơn mỗi giờ 1.0C° hoặc ít hơn mỗi ngày
Độ chênh lệch	1.0C ° hoặc ít hơn trên mỗi m dọc và ngang

† Thử nghiệm này không phải là một phần của quy trình hiệu chuẩn CMM tiêu chuẩn A2LA được Mitutoyo Mỹ công nhận và được trích dẫn theo yêu cầu

Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO

XY axis independence and center-of-gravity drive system. Thiết kế cầu cố định của LEGEX cho phép các trục hoạt động độc lập. Chuyển động của con trượt trục X không làm thay đổi tải trọng trên con trượt trục Y và do đó không gây ra biến dạng. Ngoài ra, hệ thống truyền động trọng tâm đặt các bộ truyền động gần trọng tâm của mỗi đường trượt, cho phép đo tốc độ cao và có độ chính xác cao bằng cách giảm độ lệch do quán tính trong quá trình tăng và giảm tốc.

Kiểm soát độ rung

LEGEX được tăng cường chống rung do sàn bằng cách sử dụng bộ cách ly lò xo với chức năng tự động cân bằng, hầu như loại bỏ rung động sàn nhà xưởng khỏi toàn bộ cấu trúc máy.

Bàn làm việc phủ gốm

Tính năng chống ăn mòn tiêu chuẩn và tuổi thọ cao.
