TECOTEC Group hiện có các loại máy đo tọa độ CMM dùng để đo kích thước của vật thể, 100% chính hãng với mức giá phải chăng đến từ Accretech Nikon Insize Trimos Mitutoyo… Mua ngay tại shop.tecotec.vn.
Máy CMM là gì ?
Máy đo CMM tên tiếng Anh đầy đủ là Coordinate Measuring Machine chính là máy đo tọa độ 3 chiều được biết đến như một giải pháp cho các khâu trong quá trình sản xuất thiết bị điện tử hay sản xuất phương tiện giao thông từ điện thoại, laptop, tivi đến ô tô và cả máy bay. Thiết bị này hiện đang khá được ưa chuộng trên thị trường nhờ khả năng tăng hiệu suất và tiết kiệm chi phí trong sản xuất.
Cấu tạo của máy đo 3D CMM
Máy đo kích thước 3 chiều cơ bản sẽ có các bộ phận chính gồm:
- Hệ thống đầu dò: đầu chạm, đầu đo quang học, máy quét laze hoặc camera và hệ thống ánh sáng.
- Cấu trúc chính: hệ thống chuyển động đa chiều của đầu chạm bao gồm: dạng station cố định sử dụng để đo đạc vật thể nhỏ, dạng arms tay cầm chuyển động được và có thể hoạt động ở ngoài trời cho các vật thể lớn không thể đưa vào phòng thí nghiệm,…
- Phần mềm thu thập, xử lý dữ liệu và điều khiển hệ thống: thiết bị điều khiển, màn hình điều khiển, phần mềm đưa ra dữ liệu đánh giá độ chính xác của sản phẩm so với bản vẽ ban đầu hoặc cung cấp bản vẽ của vật thể được đo.
Máy đo 3D hoạt động như thế nào?
Máy đo tọa độ 3 chiều có khả năng đo hình dạng và kích thước vật lý của vật thể thông qua các đầu dò. Các đầu dò này sẽ tiếp xúc lên bề mặt của vật thể một cách gián tiếp hoặc trực tiếp và có thể di chuyển trên hệ trục X, Y, Z – tức là hệ trục 3D. Hiện nay trên thị trường có rất nhiều loại đầu dò khác nhau bao gồm: đầu chạm, đầu đo quang học, máy quét laze, đầu đo bằng camera và hệ thống ánh sáng.
Phân loại máy đo kích thước 3D

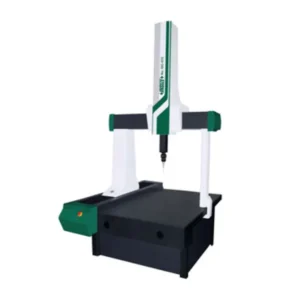

Máy đo CMM kiểu cầu
Đây là dạng máy đo ba chiều phổ biến nhất. Thiết bị này dùng cho các thành phần có kích thước trung bình, độ chính xác cao và tính linh hoạt vừa phải.
Máy đo CMM kiểu cầu có trục đo được lắp thẳng đứng với một dầm ngang đặt trên 2 ụ đỡ. Nó cho phép một đầu dò chuyển động dọc theo ba trục giao nhau trong một hệ tọa độ Cartesian ba chiều. Mỗi trục cảm biến thực hiện giám sát vị trí của đầu dò với độ chính xác đến từng micromet. Từ điểm tiếp xúc của các cảm biến vị trí đó, thiết bị này đo được bề mặt của đối tượng, đồng thời giúp mở rộng phạm vi đo đối tượng đó.

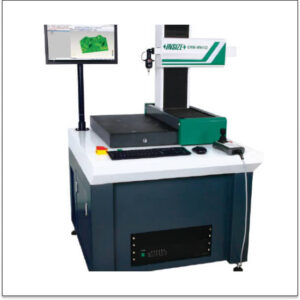

Máy đo CMM kiểu chìa đỡ
Khác với kiểu cầu, máy đo CMM kiểu chìa dỡ có đầu dò chỉ được gắn vào một bên của đế cứng. Loại CMM này thường được sử dụng để đo các bộ phận tương đối nhỏ, độ chính xác ở mức cao nhất và độ linh hoạt thấp nhất.
Trục đo được đỡ bởi một kết cấu đỡ trục với trọng lượng nhẹ giúp máy đo 3D này di chuyển nhanh chóng hơn. Công nghệ máy đo CMM chìa dỡ là một lựa chọn yêu thích tại các nhà máy bởi cơ chế tự động xếp và dỡ hàng hóa của chúng.
Máy đo CMM kiểu dàn
Máy CMM dạng này có cấu trúc tương tự dạng cầu, nhưng kích thước lớn hơn rất nhiều
Kiểu giàn có kết cấu khung treo trên các ụ đỡ để có thể mở rộng phạm vi trên các vật được đo. Hầu hết, thiết bị có nền đỡ vững chắc và được gắn trực tiếp xuống sàn. Nhờ đó, chúng có thể tải được các bộ phận nặng, tạo độ an toàn khá tốt trong quá trình sản xuất.
Thiết bị này cố định vị trí tại các nhà máy và chúng chiếm rất nhiều không gian. Do đó, chúng đặc biệt phổ biến trong ngành hàng không vũ trụ khi đo được các bộ phận có kích thước lớn mà đòi hỏi độ chính xác cực cao.
Máy đo CMM kiểu trục ngang
Thiết bị có kết cấu: trục lắp đầu dò được đặt ngang chìa ra, một đầu gắn trên giá đỡ thẳng đứng có thể dịch chuyển được. Bởi thiết kế đó mà máy đo CMM kiểu trục ngang có độ chính xác thấp nhất trong bốn loại. Tuy nhiên, chúng là loại hữu ích để đo các bề mặt lớn hoặc các đối tượng địa lý khó tiếp cận. Cho đến nay, với yêu cầu đo đạc các thành phần lớn yêu cầu dung sai hoạt động, máy CMM kiểu trục ngang là đem về lợi nhuận tốt nhất
Ứng dụng của máy đo 3 chiều CMM
Máy CMM được dùng nhiều nhất trong quá trình kiểm tra chất lượng sản phẩm. Bên cạnh đó, thiết bị được ứng dụng phổ biến trong việc đồ và tạo hình trong ngành sản xuất máy bay, sản xuất thiết bị điện tử, sản xuất thiết bị y tế và ngành năng lượng.
Người ta dùng công cụ này để đo đạc kích thước chiều dài, chiều rộng, đo kiểm mẫu, lược đồ góc hoặc chiều sâu để nâng cao độ chính xác cho các bộ phận hoặc sản phẩm cuối cùng. Ngoài ra, thiết bị cũng có ích trong việc đo chép mẫu hoặc tạo hình trong quá trình sản xuất. Bằng việc áp dụng máy đo 3 chiều CMM, công đoạn kiểm tra cũng được rút ngắn, giúp nhà máy vừa tăng năng suất, vừa đảm bảo chất lượng sản phẩm.
