Trục chuẩn ren có gá 4820132

Name: Trục chuẩn ren có gá 4820132 | TECOTEC Group
Brand: Mahr
SKU: 4820132
Price: 5971000 VND
Availability: InStock
Rating: 5 (1 reviews)

5.971.000 ₫

Đề nghị báo giá

LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Hotline
0966.580.080

Zalo OA
TECOTEC Official

Hãng sản xuất: Mahr

SKU: 4820132 Danh mục: Căn mẫu - Căn lá, thước lá, Thiết bị đo cơ khí chính xác Thẻ: 4820132, Căn mẫu - Căn lá, thước lá, mahr, Trục chuẩn ren có gá 4820132

Mô tả
Đánh giá (0)

Trục chuẩn ren có gá MarGage

Thông số kỹ thuật

Mã đặt hàng	Kích thước lỗ gá	Đường kính	Hệ mét	Whitworth	UST	Trapezoid
		mm	mm	TPI	TPI	mm
4820010	7,5 mm	0.17	0,25 / 0,3
4820011	7,5 mm	0.195			80
4820012	7,5 mm	0.22	0,35		72
4820013	7,5 mm	0.25	0,4		64
4820014	7,5 mm	0.29	0,45 / 0,5		56
4820015	7,5 mm	0.335	0,6		48
4820016	7,5 mm	0.39		40	44 / 40
4820017	7,5 mm	0.455	0,7 / 0,75 / 0,8	32	36
4820018	7,5 mm	0.53		28	32 / 28
4820019	7,5 mm	0.62	1	26 / 24	24
4820020	7,5 mm	0.725	1,25	22 / 20	20
4820021	7,5 mm	0.895	1,5	19 / 18 / 16	18
4820022	7,5 mm	1.1	1,75	14	16 / 14 / 13
4820023	7,5 mm	1.35	2	12 / 11	12 / 11
4820024	7,5 mm	1.65	2,5	10 / 9	10 / 9	3
4820025	7,5 mm	2.05	3 / 3,5	8 / 7	8 / 7	4
4820026	7,5 mm	2.55	4 / 4,5	6	6	5
4820027	7,5 mm	3.2	5 / 5,5	5 / 4,5	5 / 4,5	6
4820028	7,5 mm	4	6	4 / 3,5	4	7
4820131	6,5 mm	0.25	0,4		64
4820132	6,5 mm	0.17	0,25 / 0,3
4820133	6,5 mm	0.22	0,35		72
4820134	6,5 mm	0.29	0,45 / 0,5		56
4820135	6,5 mm	0.335	0,6		48
4820137	6,5 mm	0.455	0,7 / 0,75 / 0,8	32	36
4820139	6,5 mm	0.62	1	26 / 24	24
4820140	6,5 mm	0.725	1,25	22 / 20	20
4820141	6,5 mm	0.895	1,5	19 / 18 / 16	18
4820142	6,5 mm	1.1	1,75	14	16 / 14 / 13
4820143	6,5 mm	1.35	2	12 / 11	12 / 11
4820144	6,5 mm	1.65	2,5	10 / 9	10 / 9	3
4820145	6,5 mm	2.05	3 / 3,5	8 / 7	8 / 7	4
4820146	6,5 mm	2.55	4 / 4,5	6	6	5
4820147	6,5 mm	3.2	5 / 5,5	5 / 4,5	5 / 4,5	6
4820149	6,5 mm	0.195			80
4820150	6,5 mm	0.39			44 / 40
4820151	6,5 mm	0.53			32 / 28
4820152	6,5 mm	4	6			7

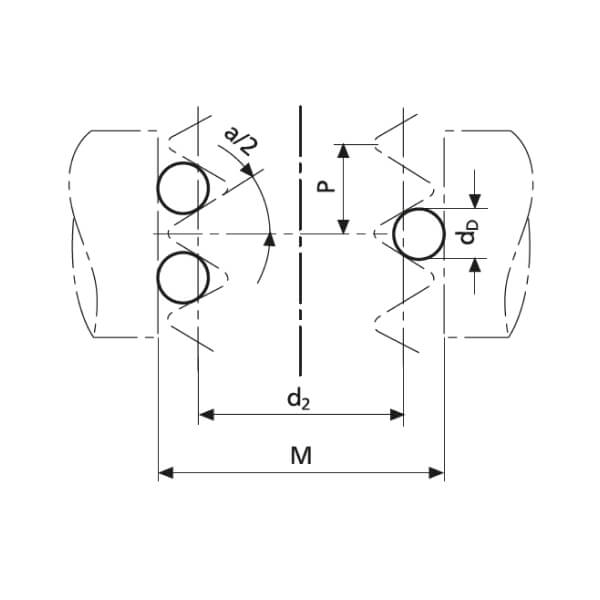

Được thiết kế để kiểm tra đường kính ren trong/ ngoài theo phương pháp 3 dây

Sử dụng kết hợp với panme, dụng cụ đo chỉ thị hoặc các loại máy đo

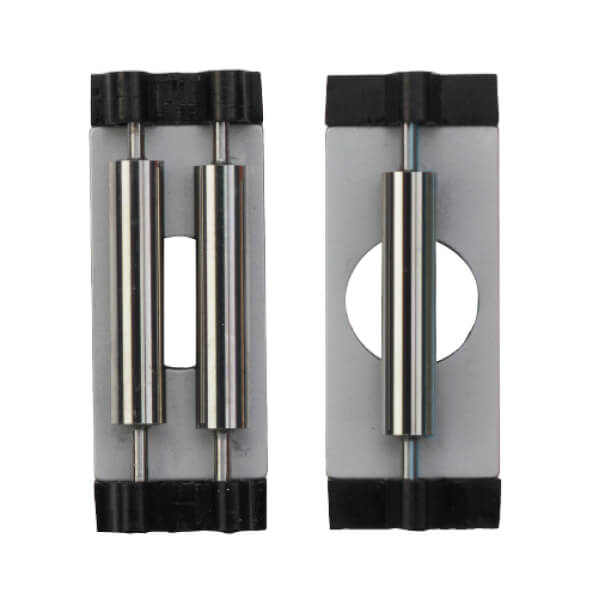

Mỗi cặp bao gồm: 1 gá đỡ với 1 trục chuẩn và 1 gá đỡ với 2 trục chuẩn
Gá đỡ được mạ chrome,chốt định vị có thể được khóa lại mà trục đo vẫn có thể quay
Làm bằng thép tôi cứng và được mài nghiền
Dung sai gia công ± 0.5 µm
(Kích thước lỗ gá 6.35 mm = 1/4“,6.5 mm và 8 mm theo yêu cầu)
Dùng cho ren có đường kính ngoài lên tới 95 mm
