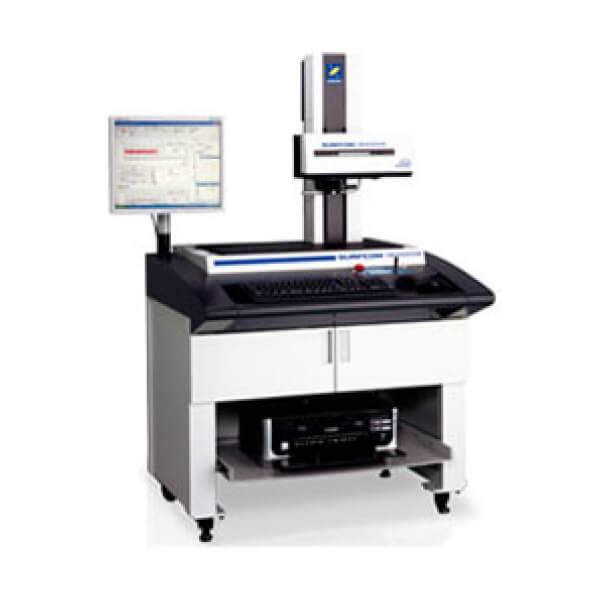

Thiết bị đo kết cấu bề mặt SURFCOM 1500DX3/SD3

Mã đặt hàng

SURFCOM 1500DX3/SD3

-12

-13

-14

-15

-22

-23

-24

-25

Dải đo

Trục Z (Dọc)

1000 μm

Trục X (Ngang)

100 mm

200 mm

Độ chính xác

Độ phân giải bộ cảm biến

Dải 0.02 μm/1000 μm đến dải 0.0001 μm/6.4 μm

Độ phân giải trục X

0.04 μm hoặc 32000 điểm (300000 điểm thu nhận dữ liệu)

Độ chính xác độ thẳng

(0.05 + L/1000) μm (L: chiều dài đo được bằng mm)

Phương pháp cảm biến

Trục Z (Dọc)

Điện cảm vi sai

Trục X (Ngang)

Thang đo tuyến tính

Tốc độ

Tốc độ lên/xuống của trục (Trục Z)

10 mm/s

Tốc độ đo (Trục X)

0.03 mm/s đến 20 mm/s

Tốc độ di chuyển

Tối đa 60 mm/s

Bộ cảm biến

Đầu đo, lực đo

Có thể thay thế, 0.75 mN

Bán kính đầu đo (chất liệu đầu đo)

2 μmR (kim cương hình nón 60°), một mảnh được trang bị theo tiêu chuẩn

Phạm vi hoạt động

Theo dõi hành trình trình điều khiển

100 mm

200 mm

Bước lên/xuống trục

250 mm

450 mm

650mm

250 mm

450 mm

650 mm

Bàn đá granit

Kích thước

600 x 317 mm

1000 x 450 mm

600 x 317 mm

1000 x 450 mm

Tải trọng cho phép

38 kg

29 kg

94 kg

85 kg

32 kg

23 kg

88 kg

79 kg

Khác

Kích thước cài đặt

Rộng

1250 mm

1650 mm

1250 mm

1650 mm

Sâu

800 mm

900 mm

800 mm

900 mm

Cao

1480 mm

1680 mm

1880 mm

1480 mm

1680 mm

1880 mm

Khối lượng

225 kg

235 kg

420 kg

430 kg

230 kg

240 kg

425 kg

435 kg

Nguồn cấp, tần số, tiêu thụ

AC một pha 100 V ± 10% (cần nối đất), 50 Hz / 60 Hz, 670 VA
