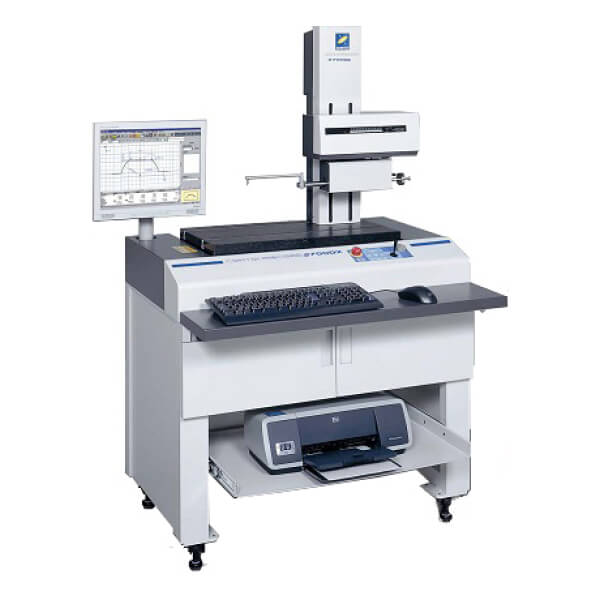

Thiết bị đo kết cấu bề mặt kết hợp biên dạng SURFCOM 1900DX3/SD3

Loại

SURFCOM 1900DX3/SD3

-12

-13

-14

-15

-22

-23

-24

-25

Dải đo

Trục Z (Dọc)

50 mm

Trục X (Ngang)

100 mm

200 mm

Độ chính xác

Máy dò độ nhám

Độ phân giải

Dải 0.02 μm/1000 μm đến 0.0001 μm/6.4 μm

Máy dò biên dạng

Độ chính xác trục Z (Dọc)

±(1.8 + {2H}/100) μm (H: chiều cao đo được bằng mm)

Độ phân giải

Dải 1.0 nm/5 mm, 0.4 μm/20 mm, 1 μm/50 mm

Trình điều khiển theo dõi độ nhám

Độ phân giải trục X

0.04 μm hoặc 32000 điểm (300000 điểm thu nhận dữ liệu)

Trình điều khiển theo dõi đường viền

Độ chính xác trục X (Ngang)

±(1.0 + L/100) μm (L: chiều dài đo được mm)

Độ phân giải

0.016 μm

Độ chính xác độ thẳng

Hệ thống đo nhám: (0.05 + L/1000) μm (L: chiều dài đo được bằng mm)

Hệ thống đo biên dạng: 1 μm/100 mm, 2 μm/200 mm

Phương pháp cảm biến

Trục X (Ngang)

Thang đo tuyến tính

Trục Z (dọc)

Máy dò độ nhám

Điện cảm vi sai

Máy dò biên dạng

Tốc độ

Tốc độ lên/xuống của trục (Trục Z)

10 mm/s

Tốc độ đo (Trục X)

0.03 mm/s đến 20 mm/s

Tốc độ di chuyển (Trục X)

Tối đa 60 mm/s

Máy dò

Độ nhám

Đầu đo, lực đo

Có thể thay thế, 0.75 mN

Bán kính đầu đo (chất liệu đầu đo)

2 μmR (kim cương hình nón 60°), một mảnh được trang bị theo tiêu chuẩn

Biên dạng

Đầu đo, lực đo

Có thể thay thế, 10mN đến 30 mN hoặc thấp hơn, và giảm bớt bước (ngắn đi)

Bán kính đầu đo (chất liệu đầu đo)

25 μmR (cacbua hình nón 24°), hai mảnh được trang bị theo tiêu chuẩn

Hướng đo, vị trí

Các hướng kéo/đẩy và lên/xuống, góc tối đa: 77°

Phạm vi hoạt động

Theo dõi bước trình điều khiển

100 mm

200 mm

Bước lên/xuống trục

244 mm

444 mm

644mm

244 mm

444 mm

644 mm

Bàn đá granit

Kích thước

600 x 317 mm

1000 x 450 mm

600 x 317 mm

1000 x 450 mm

Tải trọng cho phép

37 kg

28 kg

93 kg

84 kg

31 kg

22 kg

87 kg

78 kg

Khác

Kích thước cài đặt

Rộng

1250 mm

1650 mm

1250 mm

1650 mm

Sâu

800 mm

900 mm

800 mm

900 mm

Cao

1480 mm

1680 mm

1880 mm

1480 mm

1680 mm

1880 mm

Khối lượng

225 kg

235 kg

420 kg

430 kg

230 kg

240 kg

425 kg

435 kg

Nguồn cấp, tần số, tiêu thụ

AC một pha 100 V ± 10% (cần nối đất), 50 Hz / 60 Hz, 670 VA
