- PG914 là bộ tạo xung nhanh dựa trên PC, hoàn toàn tương thích với cổng PC USB 2.0 và 3.0. Bộ tạo xung 4 kênh dựa trên cả kỹ thuật đi ốt phục hồi bước (Step-Recovery Diode) và đi ốt tunel (Tunnel Diode). Thiết bị có thể tạo ra hai xung có cực tính ngược nhau, biên độ lên đến 6 V với thời gian sườn lên 60 ps và hai xung có cực tính ngược nhau, biên độ cố định 200 mV và thời gian sườn lên 40 ps.
- PicoSource có thể được sử dụng như:
– Máy phát xung đa năng để kiểm tra chất bán dẫn, linh kiện, mạng, linh kiện điện quang, v.v.
– Bộ tạo bước sườn lên / sườn xuống nhanh có thể được sử dụng để kiểm tra đáp ứng động của máy hiện sóng và bộ khuếch đại dải rộng
– Kích thích cho các phép đo TDR và TDT có độ phân giải cao
– Nguồn cho mạng hình thành xung băng siêu rộng

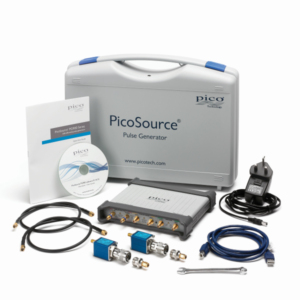

Máy phát xung Pico PicoSource PG914 4 kênh
Liên hệ
LIÊN HỆ ĐỂ CÓ GIÁ TỐT
- Đầu ra xung biên độ thay đổi:
+ Các đầu ra xung: đầu ra dương (sườn lên) và đầu ra âm (sườn xuống) trở về 0 V
+ Trở kháng đầu ra 50 ohm
+ Loại cổng đầu ra xung: SMA (f)
+ Biên độ đầu ra: có thể điều chỉnh trong khoảng 2,5 V đến 6 V với bước 10 mV
+ Độ chính xác đầu ra: ±10%
+ Giới hạn chu kỳ hoạt động (Duty cycle) tối đa: 50% (cho biên độ 2,5 V đến 4 V), 20% (cho biên độ đến 6 V)
+ Thời gian chuyển xung (chế độ smoth, ra âm hoặc dương): < 60 ps (10% đến 90%)
+ Thời gian chuyển tiếp sườn sau: < 8 ns (10% hoặc 90%)
- Đầu ra xung biên độ cố định:
+ Các đầu ra xung: đầu ra dương (sườn lên) và đầu ra âm (sườn xuống)
+ Trở kháng đầu ra 50 ohm
+ Đầu ra loại N
+ Biên độ cố định: 200 mV
+ Độ chính xác đầu ra: ±25%
+ Thời gian chuyển xung: < 40 ps (10 % đến 90%)
- Độ rộng xung: 200 ns đến 4 µs
- Chu kỳ và độ chính xác của xung clock nội: 1 µs đến 1 s, ±100 ppm ±10 ns
