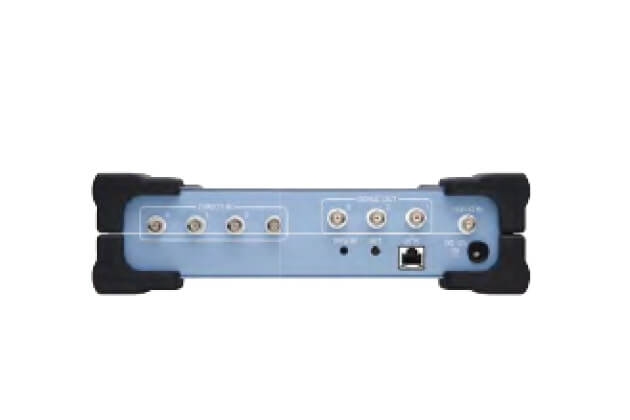

Máy phân tích tín hiệu 4 kênh Rion SA-02A4

• Tiêu chuẩn: Bộ lọc dải octa 1/1, 1/3, 1/12: IEC 61260-1: 2014 lớp 1 (JIS C 1513-1: 2020 (Bộ lọc), JIS C 1514: 2002 cấp 1), chứng chỉ WEEE, Chỉ thị RoHS, chứng chỉ RoHS của Trung Quốc
• Phần đầu vào:
• Số kênh: 4 kênh
• Kết nối
• Loại: BNC x số kênh
• Điện áp đầu vào tối đa: ± 20 V
• Trở kháng đầu vào: 100 kΩ
• CCLD: 4 mA, 24 V (cài đặt bật / tắt riêng cho từng kênh)
• Khớp nối đầu vào AC/DC (cài đặt riêng cho từng kênh), 0.05 Hz (-3.0 dB, 6.0 dB/oct, cho khớp nối AC)
• TEDS: cảm biến TEDS
• Phạm vi (mỗi kênh): -40 dB đến +20 dB, bước 10 dB (lấy 1 Vrms làm 0 dB)
• Phần khuếch đại
• Dải tần số: DC đến 40 kHz
• Bộ lọc tương tự (mỗi kênh):
• Bộ lọc tần số (mỗi kênh)
• Bộ lọc thông cao (HPF): tắt / 20 Hz (-1,0 dB, 18 dB / oct)
• Bộ lọc thông thấp (LPF): tắt / 1 kHz (-1,0 dB, 18 dB / oct) / 20 kHz (-1,0 dB, 18 dB / oct)
• Chỉ số  trọng số tần số: FLAT / A / C (A và C chỉ khả dụng khi tắt cả HPF và LPF) (Chỉ số A và C tương ứng với JIS C 1509-1, cấp 1)
• Tiếng ồn dư:
• -85 dB trở xuống (mức vượt qua tất cả, dải 0 dB)
• -105 dB trở xuống (mức vượt qua tất cả, dải -40 dB, Vrms = 1 V là 0 dB)
• Nhiễu xuyên âm: -105 dB trở xuống (1/3 quãng tám, dải 0 dB, dải tần 1 kHz)
• Mức quá tải: +2 dB toàn dải
• Bộ chuyển đổi A / D:
• Lấy mẫu đồng thời tất cả các kênh
• Bộ chuyển đổi loại Σ-Δ 24-bit
• Tần số lấy mẫu: 102,4 kHz
• Phân tích FFT:
• Tần số phân tích: 100 Hz / 200 Hz / 500 Hz / 1 kHz / 2 kHz / 5 kHz / 10 kHz / 20 kHz / 40 kHz
• Số điểm phân tích: 64 / 128 / 256 / 512 / 1024 / 2048 / 4096 / 8192 / 16384 / 32768
• Tỷ lệ chồng chéo: 0% / 50% / 75% / 87.5% / 93.75%
• Chức năng cửa sổ thời gian: Hình chữ nhật / Hanning / Flat-top / Exponential / Force Exponential
• Các chức năng xử lý:
• Tính trung bình tuyến tính: Phạm vi cài đặt số trung bình: 2 đến 10000
• Tính trung bình theo cấp số nhân: Phạm vi cài đặt không đổi trung bình: 1/2 đến 1/512
• Lưu giá trị tối đa:
• Được giám sát cho mọi phân tích khung hình, giá trị tối đa được giữ cho mọi tần số
• Phạm vi cài đặt số đếm phát hiện giá trị tối đa: 2 đến 10000
• Chức năng
• Miền tần số: Phổ, đa phổ, hàm truyền, liên kết
• Miền thời gian: Tự tương quan, tương quan chéo, mật độ xác suất biên độ, phân phối xác suất biên độ
• Phần phân tích băng tần quãng tám:
• Phạm vi dải phân tích

* Tùy thuộc vào số lượng kênh được sử dụng trên mỗi đơn vị

• Chỉ số trọng số thời gian (mỗi kênh): 1 ms / 10 ms / 35 ms / 125 ms (F) / 630 ms (VL) / 1s (S) / 10 s
• Các chức năng xử lý
• Tính trung bình tuyến tính: Thời gian xử lý 1 đến 3600 s, tính toán trực tiếp từ dạng sóng đầu ra của bộ lọc
• Giữ giá trị tối đa: Giá trị tức thời cho mọi mẫu được theo dõi và lưu giữ
• Loại giữ giá trị tối đa
• Băng tần: Được giám sát và giữ cho mọi dải tần
• Tất cả thông số: Giá trị lớn nhất của băng tần tất cả thông số được theo dõi và giá trị tối đa cho tất cả các dải tần tại điểm đó được lưu trữ
• Chức năng bộ nhớ
• Lưu trữ dữ liệu: Giá trị tức thời / giá trị trung bình tuyến tính / giá trị tối đa xung tacho (chỉ với phần mềm tương thích)
• Chu kỳ lưu trữ: Giá trị tức thời 1 ms đến 1000 ms (bước 1 ms)
• Số lượng tối đa lưu trữ dữ liệu
• Chế độ phân tích: 1/1: 36000, 1/3: 36000, 1/12: 18000
• Phần hiển thị
• Số cửa sổ: 2/4/8/12/16/32
• Phân tích FFT: Các chức năng được tính toán với FFT được hiển thị (phụ thuộc vào các chức năng phân tích FFT)
• Phân tích dải quãng tám: Kết quả phân tích dải octa 1/1, 1/3, 1/12 và kết quả xử lý được hiển thị
• Phần ghi âm:
• Đầu vào / đầu ra tệp:
• Tệp thông số kiểm tra: Cài đặt có thể được lưu vào và tải từ tệp
• Tệp dữ liệu: Dữ liệu phân tích có thể được lưu vào và tải từ tệp ở định dạng CSV
• Tệp JPEG: Đồ thị có thể được lưu vào tệp ở định dạng JPEG
• Chức năng sao chép: Một đồ thị được chỉ định hoặc toàn bộ cửa sổ có thể được sao chép vào bộ nhớ tạm
• Phần đầu vào / đầu ra:
• Đầu nối đầu ra AC
• Kiểu: Giắc cắm mini 2,5 dia mono x số kênh
• Trở kháng đầu ra: 600 Ω
• Điện áp đầu ra: 1 Vrms (ở phạm vi đầu vào toàn quy mô)
• Tín hiệu đầu ra: Định tuyến qua bộ lọc tương tự trước khi đầu ra
• Trình kết nối đầu vào kích hoạt:
• Kiểu: Giắc cắm mini 2,5 dia mono x 1
• Tín hiệu đầu vào: Bộ thu mở hỗ trợ đầu vào 5 V, ngưỡng mức TTL
• Đầu nối đầu vào xung quay:
• Kiểu: BNC x 1
• Tín hiệu đầu vào: Xung quay, 0 đến 10 V
• Trở kháng đầu vào: 100 kΩ
• Ngưỡng H-L: 1 đến 4 V, có thể thay đổi trong các bước 0.1-V
• Phương pháp đo xung: Đo chu kỳ với lấy mẫu 12.5 MHz
• Phạm vi đo: 30 đến 600000 xung / phút
• Chu kỳ lưu dữ liệu: Chế độ truyền dạng sóng thời gian: tần số lấy mẫu của bộ chuyển đổi A / D. Chế độ quãng tám: mỗi 100 mili giây một lần
• Đầu nối LAN: RJ-45 x 1, 100 Base -TX
• Đầu nối giữa các đơn vị: RJ-45 x 1, chiều dài cáp 50 cm
• Khác
• Đơn vị hiệu chuẩn và kỹ thuật:
• Giá trị đọc kết quả phân tích được hiệu chỉnh hoặc đơn vị kỹ thuật được chọn, tùy theo độ nhạy của cảm biến được kết nối
• Hiệu chuẩn: Sử dụng giá trị hiệu chuẩn hoặc tín hiệu hiệu chuẩn
• In: Một đồ thị được chỉ định hoặc toàn bộ cửa sổ có thể được in
• Nguồn cấp:
• Nguyên tắc cung cấp: Bộ đổi nguồn AC NC-99A (đi kèm)
• Dải điện áp: 9 đến 15 V DC
• Công suất tiêu thụ (không có đơn vị tùy chọn, sử dụng NC-99A):
• SA-02M (4 kênh cài đặt): khoảng 30 VA
• SA-02M (8 kênh cài đặt): khoảng 40 VA
• SA-02M (12 kênh được cài đặt): khoảng 50 VA
• SA-02M (16 kênh cài đặt): khoảng 60 VA
• Điều kiện môi trường sử dụng: 0 ° C đến 40 ° C, tối đa 90% RH (không ngưng tụ)
• Phụ kiện đi kèm: SA-02 cài đặt CD x 1, bộ chuyển đổi AC x 1, cáp LAN (có dây chéo) để kết nối với máy tính (khuyến nghị dùng cáp STP) x 1, khóa bảo vệ USB x 1
• Kích thước và trọng lượng
• SA-02M: 151 (C) x 290 (D) x 249 (R) mm (không có bộ phận nhô ra và chân cao su)
• Đã cài đặt 4 kênh: Xấp xỉ 5,4 kg
• Đã cài đặt 8 kênh: Xấp xỉ 5,9 kg
• Đã cài đặt 12 kênh: Xấp xỉ 6,3 kg
• Đã cài đặt 16 kênh: Xấp xỉ 6,8 kg
• Máy tính không đi kèm
