Hãng sản xuất: MegiQ

Mã: VNA-0460e Danh mục: Máy phân tích mạng - Network analyzer, Thiết bị đo tần số, vô tuyến điện tử Thẻ: Máy phân tích mạng - Network analyzer, Máy phân tích mạng vector 3 cổng 6 GHz VNA-0460e, MegiQ, VNA-0460e

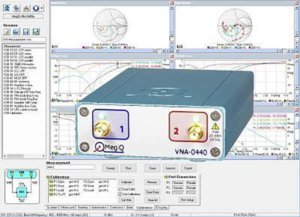

VNA-0460e là máy phân tích mạng vector được điều khiển từ PC thông qua cổng USB.

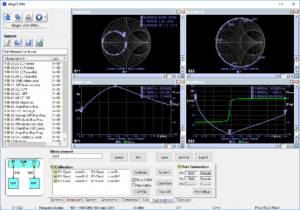

Phần mềm điều khiển các phép đo, các cài đặt, lưu dữ liệu và báo cáo.
VNA là thiết bị lý tưởng để đo tất cả các loại vi mạch như ăng ten, bộ suy hao, bộ khuếch đại,…. Dải tần của máy bao hầu hết các băng tần viễn thông phổ biến như GSM-GPRS-LTE, Wifi, DECT, GPS, ISM, Zigbee, Bluetooth.
Phần mềm VNA tích hợp bộ tính toán mạch phối hợp, tính toán một mạch phối hợp từ phép đo và mô phỏng mạch này theo thời gian thực.
Với kích thước nhỏ, thiết bị có thể được sử dụng bên cạnh ăng ten bên trong một thiết bị lớn. Đây cũng là thiết bị lý tưởng cho các phép đo ngoài trời.
Cổng phát phụ để cung cấp một cổng tín hiệu bổ sung có thể dùng để đo các thiết bị 3 cổng.
Tích hợp bộ tạo thiên áp cung cấp một nguồn điện áp/dòng điện từ -12 V đến +12 V và 100 MA.
Giao diện lập trình ứng dụng VNA cho phép VNA-0460e có thể được sử dụng để tự động kiểm tra trong sản xuất.

2 cổng hai chiều, 1 cổng phát
Đo các tham số S
Dải tần số: 400 MHz đến 6 GHz
Độ chính xác tần số: 2ppm
Độ phân giải tần số: 5 kHz
Suy hao phản xa cổng 1, cổng 2: >15 dB
Bộ phát:
+ Công suất phát: -30 đến +5 dBm
+ Độ chính xác: ±1 dB
+ Độ phân giải: 0,5 dB
+ Hài: < -35 dBc
Bộ phát hiện:
+ Dải tần từ 400 MHz đến 4 GHz: -75 đến +20 dBm
+ Dải tần từ 4 đến 6 GHz: -60 đến +20 dBm
+ Suy hao đầu vào: 0 – 30 dB
+ Băng thông 12 kHz
Độ định hướng: 55 dB tại tần số 400 MHz đến 3 GHz
Bộ tạo thiên áp:
+ Nguồn điện áp: -12 đến 12 V
+ Nguồn dòng điện: 0 đến 100 mA
