- Với băng thông 25 GHz, máy hiện sóng lấy mẫu 9300-25 sử dụng trong lĩnh vực viễn thông và kỹ thuật số đến gigabit, các ứng dụng siêu cao tần đến 25 GHz và các ứng dụng định thời (timing) với độ phân giải xuống đến 64 fs.
- Thiết bị 9300-25 nhỏ, nhẹ và cơ động, chiếm không gian tối thiểu trong phòng thí nghiệm và đủ nhỏ gọn để vừa với túi đựng laptop.
- Các ứng dụng tiêu biểu:
Sản xuất, service, kiểm tra ăng ten và viễn thông
Đo kiểm RF, siêu cao tần và hệ thống số gigabit
Băng tần ra đa
Phân tích định thời và pha
Đặc tính và thiết kế hệ thống số
Giản đồ mắt, kiếm tra giới hạn đến 10 Gb/s
Đặc tính bán dẫn
Ethernet, HDMI 1, HDMI 2, PCI, SATA, USB 2.0, USB 3.0
…

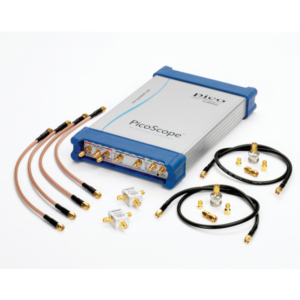

Máy hiện sóng Pico PicoScope 9300-25 lên đến 25 GHz
Liên hệ
LIÊN HỆ ĐỂ CÓ GIÁ TỐT
- Số kênh tương tự: 2 kênh (4 kênh với model 9341)
- Băng thông : 25 GHz
- Băng thông, hẹp: 12 GHz
- Độ phân giải trục dọc: 16 bit, 40 µV/LSB
- Độ nhạy đầu vào: 1 mV/div đến 500 mV/div
- Dải thời gian cơ sở: 5 ps/div đến 3,2 ms/div
- Độ phân giải khoảng thời gian: 64 fs-
- Tốc độ dữ liệu và độ nhạy trigger khôi phục clock (model 9302):
6,5 Mb/s đến 100 Mb/s: 100 mV p-p > 100 Mb/s đến 11,3 Gb/s: 20 mV p-p
- Tích hợp các phép đo tự động
- Đo giản đồ mắt
- Tạo biểu dồ tần suất
- Đầu ra tạo tín hiệu:
+ Chế độ: Xung, PRBS (NRZ và RZ), 500 MHz clock, trigger out
+ Chu kỳ, chế độ xung: 8 ns đến 524 µs
+ Thời gian bit: 4 ns đến 260 µs
+ Độ dài mẫu NRZ/RZ: 27−1 đến 215−1
