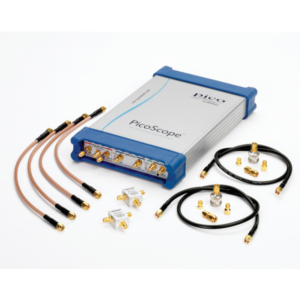

Máy hiện sóng Pico PicoScope 9300-20 lên đến 20 GHz

• Số kênh tương tự: 2 kênh (4 kênh với model 9341)
• Băng thông : 20 GHz
• Băng thông, hẹp: 10 GHz
• Độ phân giải trục dọc: 16 bit, 40 µV/LSB
• Độ nhạy đầu vào: 1 mV/div đến 500 mV/div
• Dải thời gian cơ sở: 5 ps/div đến 3,2 ms/div
• Độ phân giải khoảng thời gian: 64 fs
• Tốc độ dữ liệu và độ nhạy trigger khôi phục clock (model 9302):

6,5 Mb/s đến 100 Mb/s: 100 mV p-p   > 100 Mb/s đến 11,3 Gb/s: 20 mV p-p

• Tích hợp các phép đo tự động- Đo giản đồ mắt
• Tạo biểu dồ tần suất
• Đầu ra tạo tín hiệu:

+ Chế độ: Xung, PRBS (NRZ và RZ), 500 MHz clock, trigger out

+ Chu kỳ, chế độ xung: 8 ns đến 524 µs

+ Thời gian bit: 4 ns đến 260 µs

+ Độ dài mẫu NRZ/RZ: 2⁷−1 đến 2¹⁵−1

Tích hợp đầu ra xung TDR (model 9311, 9321)
