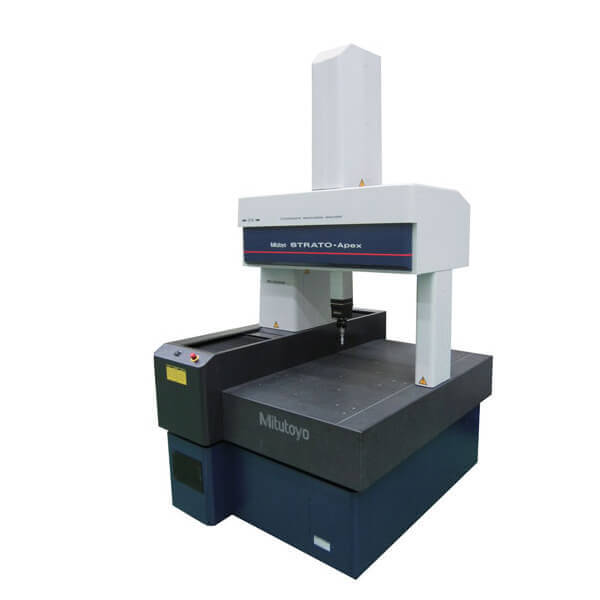

Máy đo tọa độ 3 chiều Mitutoyo STRATO-Apex 500/700/900

DÒNG SẢN PHẨM 355 — High-Accuracy CNC CMM

Dòng sản phẩm STRATO-Apex là các máy CMM CNC có độ chính xác cao đạt 0,9μm cho kì đầu tiên. Dòng sản phẩm đảm bảo độ chính xác cao cũng như tốc độ di chuyển và gia tốc cao đạt được nhờ các ổ trục khí cứng được cải tiến trên tất cả các đường dẫn trục. Hệ thống cân trên các kiểu máy có độ chính xác cao của Mitutoyo sử dụng bộ mã hóa tuyến tính hiệu suất cao (do Mitutoyo sản xuất), để phát hiện vị trí trục. Ngoài ra, nhiều công nghệ khác nhau đã được sử dụng trong cấu trúc, gia công bộ phận và lắp ráp để cung cấp phép đo độ chính xác cao.

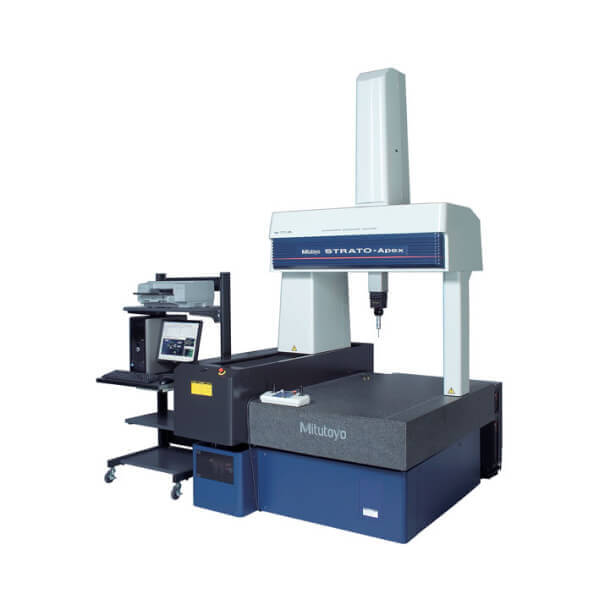

Máy đo tọa độ 3 chiều Mitutoyo STRATO-Apex 500/700/900

THÔNG SỐ KỸ THUẬT

Loại: Cầu đo	Mã sản phẩm	STRATO-Apex 574	STRATO-Apex 776	STRATO-Apex 7106	STRATO-Apex 9106	STRATO-Apex 9166
Dải đo	Trục X	19.68″ (500mm)	27.55″ (700mm)		35.43″ (900mm)
	Trục Y	27.55″ (700mm)		39.36″ (1000mm)		62.99″ (1600mm)
	Trục Z	15.74″ (400mm)	23.62″ (600mm)
Độ phân giải		0.0000019″ (0.00005mm)	0.00000078″ (0.00002mm)
Phương pháp hướng dẫn		Đệm khí trên mỗi trục
Tốc độ truyền động tối đa 3D		20.43″/s (519mm/s)
Gia tốc đo 3D tối đa		0.17G (2,309mm/s2)	0.26G (2,598mm/s2)
Bàn đế	Chất liệu	Đá Granite
	Kích thước	26.61 x 55.90″ (676 x 1420mm)	33.93 x 55.90″ (862 x 1420mm)	33.93 x 67.71″ (862 x 1720mm)	41.81 x 67.71″ (1062 x 1720mm)	41.81 x 91.33″ (1062 x 2320mm)
	Ống lót ren	M8 x 1.25mm
Phôi	Chiều cao tối đa	22.04″ (560mm)	30.31″ (770mm)
Phôi	Khối lượng tối đa	396 lbs. (180kg)	1,102 lbs. (500kg)	1,763 lbs. (800kg)	1,763 lbs. (800kg)	2,645 lbs. (1200kg)
Khối lượng (Bao gồm đế và bộ điều khiển)		3,373 lbs. (1530kg)	4,177 lbs. (1895kg)	4,806 lbs. (2180kg)	5,313 lbs. (2410kg)	6,801 lbs. (3085kg)
Kích thước W x D x H		49.99×66.92×94.88″ (1270x1700x2410mm)	57.48×75.19×111.41″ (1460x1910x2830mm)	57.48×87.00×111.41″ (1460x2210x2830mm)	65.35×87.00×111.41″ (1660x2210x2830mm)	65.35×110.62×111.41″ (1660x2810x2830mm)
ISO-10360-2:2009 E_0,MPE
	TP200:	(1.4+2.5L/1000)µm*	(1.4+2.5L/1000)µm**		(1.5+2.5L/1000)µm**
	SP25:	(0.7+2.5L/1000)µm*	(0.9+2.5L/1000)µm**
ISO-10360-2:2009 E_150,MPE
	TP200:	(1.9+2.5L/1000)µm*	(1.9+2.5L/1000)µm**		(2.0+2.5L/1000)µm**
	SP25:	(0.7+2.5L/1000)µm*	(0.9+2.5L/1000)µm**
ISO-10360-2:2009 R_0,MPL	TP200:	1.2µm*	1.2µm**
ISO-10360-2:2009 R_0,MPL	SP25:	0.7µm*	0.8 µm**
ISO-10360-4 MPE_THP/MPT_THP	SP25:	1.3µm/40sec*	1.8µm/45sec**
ISO-10360-5: 2010 P_FTU,MPE	TP200:	1.8µm*	1.8µm**
ISO-10360-5: 2010 P_FTU,MPE	SP25:	0.7µm*	0.9 µm**

* 18-22°C (64.4-71.6°F – Strato Apex 574
** 19-21°C (66.2-69.8°F) – Strato Apex 776/7106/9106/9166

Cấu hình đầu dò cho các bài kiểm tra ISO
TP200	Ø4mm x L10mm
SP25/SP80:	Ø4mm x L50mm

Nguồn cấp khí
Áp suất	58.0 PSI (0.4MPa)
Mức tiêu thụ	2.11CFM (60L/min)
Nguồn cấp	4.23CFM (120L/min)

Môi trường hoạt động	18-22°C (64.4-71.6°F )	16-26°C (60.8-78.8°F)
Mức độ thay đổi	1.0C° hoặc ít hơn mỗi giờ 2.0C° hoặc ít hơn mỗi ngày
Độ chênh lệch	1.0C ° hoặc ít hơn trên mỗi m dọc và ngang

Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO

Hệ thống đầu dò được hỗ trợ
Loại	Đầu dò	STRATO Apex 500	STRATO Apex 700/900
Kích hoạt đầu dò cảm ứng	MH20i
	TP20
	TP200
	TP7
Đầu quét	SP25
	MPP
	SP80
ĐẦU DÒ LASER	SM606
	SM606T
	SM610
	SM1010
BỀ MẶT HOÀN THIỆN	SurfTest	—
QUANG	QVP
QUANG	CF20
