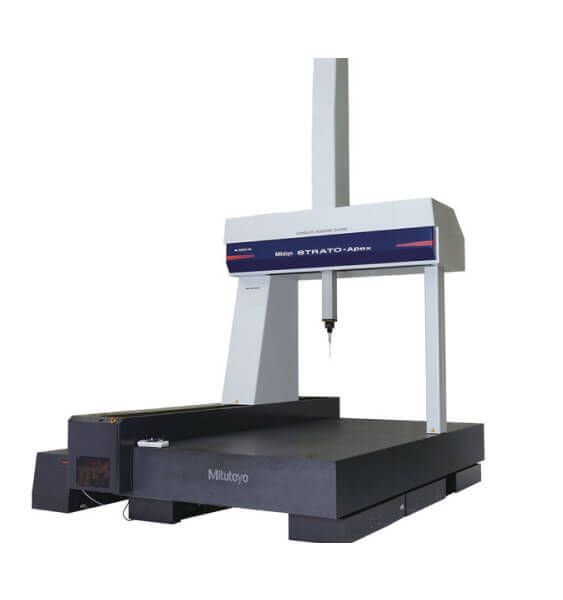

Máy đo tọa độ 3 chiều Mitutoyo STRATO-Apex 1600 STRATO-Apex 162016

Dòng STRATO-Apex 1600 là máy CNC CMM cỡ lớn được phát triển để hỗ trợ đánh giá chất lượng và lắp ráp các bộ phận lớn. Hệ thống quy mô trên các kiểu máy có độ chính xác cao Mitutoyo sử dụng bộ mã hóa tuyến tính hiệu suất cao (do Mitutoyo sản xuất) để phát hiện vị trí trục. Ngoài ra, nhiều công nghệ khác nhau đã được sử dụng trong cấu trúc, gia công bộ phận và lắp ráp để cung cấp phép đo có độ chính xác cao. Rung động sàn tại vị trí lắp đặt có thể là một nguồn gây ra sự thay đổi các giá trị đo được. Bộ cách ly rung động lò xo không khí tự động cân bằng có sẵn như một tùy chọn cho dòng STRATO-Apex 1600. Bộ cách ly rung cách ly thiết bị chính khỏi rung động sàn và có thể nhanh chóng cân bằng thiết bị chính CMM bằng cách sử dụng cảm biến phát hiện các dao động tải gây ra bởi chuyển động trục của CMM hoặc việc thêm phôi. Tất cả các CMM dòng cao cấp STRATO-Apex đều được trang bị tính năng bù nhiệt và do đó không yêu cầu kiểm soát nhiệt độ phòng Độ chính xác được đảm bảo trong phạm vi từ 16 đến 26 ° C.

THÔNG SỐ KỸ THUẬT

Loại: Cầu đo	Mã sản phẩm	STRATO-Apex 162012	STRATO-Apex 162016	STRATO-Apex 163012	STRATO-Apex 163016
Dải đo	Trục X	62.99″ (1600mm)
	Trục Y	78.73″ (2000mm)		118.10″ (3000mm)
	Trục Z	47.24″ (1200mm)	62.99″ (1600mm)	47.24″ (1200mm)	62.99″ (1600mm)
Độ phân giải		0.0000019″ (0.00005mm)
Phương pháp hướng dẫn		Đệm khí trên mỗi trục
Tốc độ truyền động tối đa 3D		23.85″/s (606mm/s)
Gia tốc đo 3D tối đa		0.13G (1,350mm/s2)
Bàn đế	Chất liệu	Đá Granite
	Kích thước	72.83 x 129.13″ (1850mm x 3280mm)		72.83 x 168.50″ (1850mm x 4280mm)
	Ống lót ren	M8 x 1.25mm
Phôi	Chiều cao tối đa	53.14″ (1350mm)	368.89″ (1750mm)	53.14″(1350mm)	68.89″ (1750mm)
	Khối lượng tối đa	7,716 lbs. (3500kg)		8,818 lbs. (4000kg)
Khối lượng (Bao gồm đế và bộ điều khiển)		24,582 lbs. (11150kg)	24,692 lbs. (11200kg)	33,730 lbs. (15300kg)	33,841 lbs. (15350kg)
Kích thước W x D x H		110.43×147.24×170.86″ (2805x3740x4340mm)	110.43×147.24×202.36″ (2805x3740x5140mm)	110.43×186.61×172.83″ (2805x4740x4390mm)	110.43×186.61×204.33″ (2805x4740x5190mm)
ISO-10360-2:2009 E0,MPE 18-22°C (64.4-71.6°F)
	TP200:	(3.5+4L/1000)µm	(4.0+4L/1000)µm	(3.5+4L/1000)µm	(4.0+4L/1000)µm
	SP25/SP80:	(2.5+4L/1000)µm	(3.0+4L/1000)µm	(2.5+4L/1000)µm	(3.0+4L/1000)µm
ISO-10360-2:2009 E150,MPE † 18-22°C (64.4-71.6°F)
	TP200:	(3.5+4L/1000)µm	(4.0+4L/1000)µm	(3.5+4L/1000)µm	(4.0+4L/1000)µm
	SP25/SP80:	(2.5+4L/1000)µm	(3.0+4L/1000)µm	(2.5+4L/1000)µm	(3.0+4L/1000)µm
ISO-10360-2:2009 R0,MPL †
	TP200:	3.5µm	4.0µm	3.5µm	4.0µm
	SP25:	2.5µm
ISO-10360-4 MPETHP/MPTTHP †
	SP25/SP80:	2.5µm/60sec	3.0µm/60sec	2.5µm/60sec	3.0µm/60sec
ISO-10360-5: 2010 PFTU,MPE	TP200:	3.5µm	4.0µm	3.5µm	4.0µm
	SP25/SP80:	2.3µm	2.8µm	2.3µm	2.8µm
