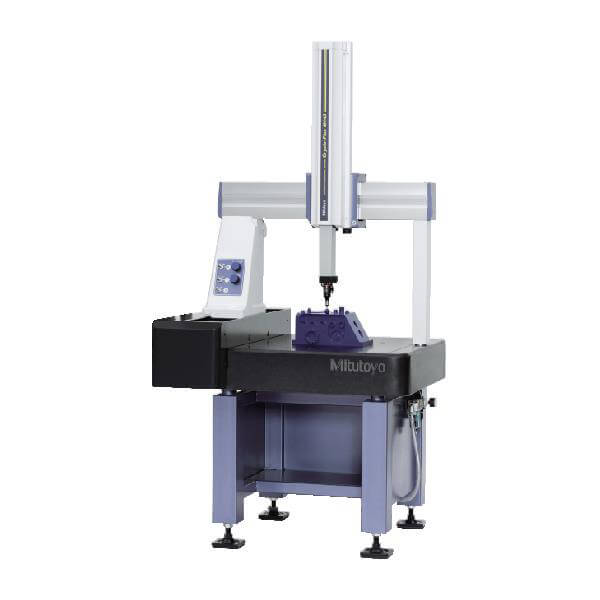

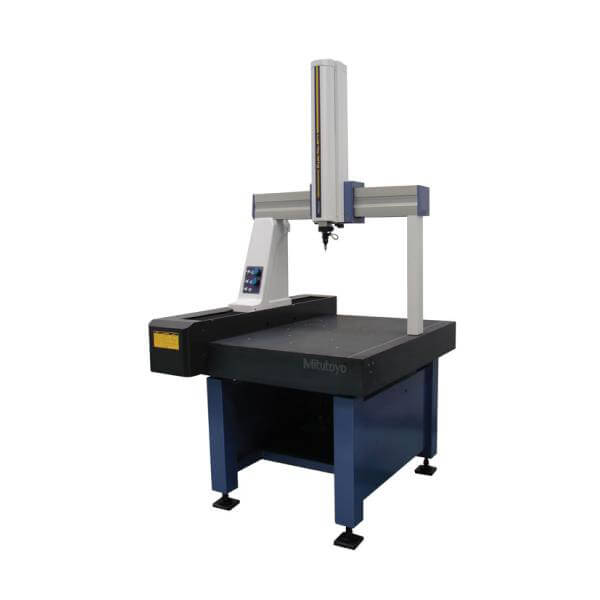

Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Plus Crysta-Plus M7106
Liên hệ
LIÊN HỆ ĐỂ CÓ GIÁ TỐT
Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Plus M
SERIES 196 — Manual Floating CMM
Manual floating CMMs được phát triển nhằm mục đích đạt được độ chính xác cao, chi phí thấp và vận hành dễ dàng. Crysta-Plus M phù hợp để đo một loạt các ứng dụng từ kích thước đơn giản đến hình thức phức tạp. Hệ thống thang đo trên các kiểu máy có độ chính xác cao của Mitutoyo sử dụng bộ mã hóa tuyến tính hiệu suất cao (do Mitutoyo sản xuất) để phát hiện vị trí trục. Ngoài ra, nhiều công nghệ khác nhau đã được sử dụng trong cấu trúc, gia công bộ phận và lắp ráp để cung cấp phép đo chính xác cao.
Dòng Crysta-Plus M700 có thiết bị chính lớn và được trang bị một kẹp di động để có thể thực hiện việc kẹp một chạm trên mỗi trục bằng tay. Có thể thực hiện nạp tinh liên tục trên toàn bộ dải đo.
TÍNH NĂNG
- Vận hành êm ái nhờ sử dụng vòng bi khí có độ chính xác cao và các bộ phận chuyển động có khối lượng nhẹ
- Có thể thực hiện nạp tinh liên tục trên toàn bộ dải đo.
- Kẹp khí một chạm tại mỗi trục
MH20i
xem trang L-20
THÔNG SỐ KỸ THUẬT
| Loại: Cầu đo | Mã sản phẩm | Crysta-Plus M443 | Crysta-Plus M574 | Crysta-Plus M7106 |
|---|---|---|---|---|
| Dải đo | Trục X | 15.74″ (400mm) | 19.68″ (500mm) | 27.55″ (700mm) |
| Trục Y | 15.74″ (400mm) | 27.55″ (700mm) | 39.36″ (1000mm) | |
| Trục Z | 11.81″ (300mm) | 15.74″ (400mm) | 23.62″ (600mm) | |
| Độ phân giải | 0.000019″ (0.0005mm) | |||
| Bàn đế | Chất liệu | Đá Granite | ||
| Kích thước | 24.56″ x 31.69″ (624mm x 805mm) | 30.07″ x 46.25″ (764mm x 1175mm) | 35.43″ x 68.50″ (900mm x 1740mm) | |
| Ống lót ren | M8 x 1.25mm | |||
| Phôi | Chiều cao tối đa | 18.89″ (480mm) | 23.22″ (590mm) | 31.49″ (800mm) |
| Khối lượng tối đa | 396 lbs. (180kg) | 1,763 lbs. (800kg) | ||
| Khối lượng (Bao gồm đế ) | 793 lbs. (360kg) | 1,424 lbs. (646kg) | 3,968 lbs. (1800kg) | |
| Kích Thước W x D x H | 38.62 x 41.22 x77.44″ (981 x 1047 x 1967mm) | 56.45 x 44.17 x 89.25″ (1434 x 1122 x 2267mm) | 57.48 x 79.40 x 111.81″ (1460 x 2017 x 2840mm) | |
| Nguồn cấp khí | Áp suất | 50.7 PSI (0.35MPa) | 58.0 PSI (0.4MPa) | |
| Mức tiêu thụ | 1.76CFM (50L/min) | |||
| Nguồn cấp | 3.53CFM (100L/min) | |||
| ISO-10360-2: 2001 | ||||
| 19-21°C (66.2-69.8°F) TP20: | E | (3.0+4.0L/1000)µm | (3.5+4.0L/1000)µm | (4.5+4.5L/1000)µm |
| R | 4µm | 5µm | ||
| Cấu hình đầu dò cho các bài kiểm tra ISO | |
| TP20: | Ø4mm x L10mm |
| Môi trường hoạt động | 19-21°C (66.2-69.8°F) |
| Mức độ thay đổi | 2.0C° hoặc ít hơn mỗi giờ 5.0C° hoặc ít hơn mỗi ngày |
| Độ chênh lệch | 1.0C ° hoặc ít hơn trên mỗi m dọc và ngang |
Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO
Báng dẫn hướng được thiết kế công thái học trên trục Z để đo lường đáng tin cậy
(chỉ dành cho Crysta-Plus M776 và M7106)
Kẹp khí một chạm và nguồn cấp dữ liệu tốt để định vị nhanh chóng và dễ dàng
Crysta-Plus M443
Chiếu sáng đầu dò (tùy chọn) để chiếu sáng trực tiếp đầu dò và styli và làm sáng trường làm việc
