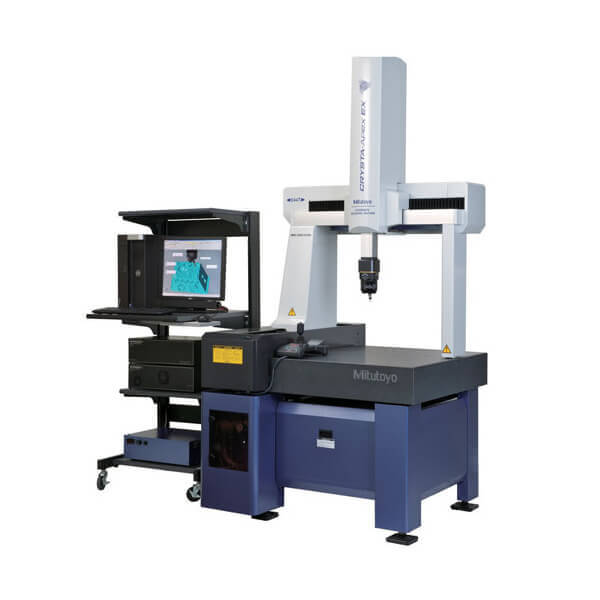

Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex EX 500T/700T/900T

DÒNG SẢN PHẨM 191 — PH20 Equipped 5-Axis CNC CMM

Dòng CRYSTA-Apex EX 500T / 700T / 900T là máy CNC CMM được trang bị đầu dò cảm ứng điều khiển 5 trục PH20. Vận hành 5 trục giúp giảm thời gian cần thiết cho các chuyển động quay của đầu dò và cho phép định vị linh hoạt hơn. Điều này cũng đảm bảo việc dễ dàng tiếp cận các phôi phức tạp và tiết kiệm thời gian trong quá trình lập trình và đo lường.

Ngoài phép đo điểm 3 trục tương tự như máy đo tọa độ thông thường, đầu dò PH20 còn hỗ trợ thao tác chạm đầu để đo điểm nhanh chóng chỉ bằng hai trục quay của đầu dò mà không cần chuyển động dọc theo trục CMM.

PH20 kết hợp một đầu dò TP20 và cho phép sử dụng các mô-đun được thiết kế cho TP20. Các thay đổi đầu dò tự động với bộ thay đổi mô-đun cũng được hỗ trợ khi sử dụng giá thay đổi TCR20 (tùy chọn).

TÍNH NĂNG

Kết hợp đầu dò kích hoạt cảm ứng 5 trục PH20
Đầu dò kích hoạt cảm ứng điều khiển 5 trục tốc độ cực cao
Điều khiển 5 trục mượt mà giúp giảm đáng kể thời gian đo (thường là 40-65%) cho việc quay đầu dò
Thiết kế 5 trục cung cấp phương pháp đo hiệu quả cao khi chạm đầu để đo điểm bằng cách di chuyển đầu dò chỉ theo hai trục

Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex EX 500T/700T/900T

Thông số kỹ thuật PH20

Góc quay (Góc chao dọc)	Theo chiều dọc (Trục-A)	-115° to +115° (0.08sec)
Góc quay (Góc chao dọc)	Theo chiều ngang (Trục-B)	∞ (0.08sec)
Đầu dò	Chiều dài tối đa	50mm

THÔNG SỐ KỸ THUẬT

Loại: Cầu đo	Mã sản phẩm	CRYSTA-Apex EX 544T	CRYSTA-Apex EX 574T	CRYSTA-Apex EX 776T	CRYSTA-Apex EX 7106T	CRYSTA-Apex EX 9106T	CRYSTA-Apex EX 9166T	CRYSTA-Apex EX 9206T
Dải đo	Trục X	19.68″ (500mm)		27.55″ (700mm)		35.43″ (900mm)
	Trục Y	15.74″ (400mm)	27.55″ (700mm)		39.36″ (1000mm)		62.99″ (1600mm)	78.73″ (2000mm)
	Trục Z	15.74″ (400mm)		23.62″ (600mm)
Độ phân giải		0.000004″ (0.0001mm)
Phương pháp hướng dẫn		Đệm khí trên mỗi trục
Bàn đế	Chất liệu	Đá Granite
	Kích thước	25.11 x 33.86″ (638 x 860mm)	25.11 x 45.67″ (638 x 1160mm)	34.64 x 55.90″ (880 x 1420mm)	34.64 x 67.71″ (880 x 1720mm)	42.51 x 67.71″ (1080 x 1720mm)	42.51 x 91.33″ (1080 x 2320mm)	42.51 x 107.0″ (1080 x 2720mm)
	Ống lót ren	M8 x 1.25mm
Phôi	Chiều cao tối đa	21.45″ (545mm)		31.49″ (800mm)
Phôi	Khối lượng tối đa	396 lbs. (180kg)		1,763 lbs. (800kg)	2,204 lbs (1000kg)	2,645 lbs. (1200kg)	3,306 lbs. (1500kg)	3,968 lbs. (1800kg)
Khối lượng (Bao gồm đế và bộ điều khiển)		1,181 lbs. (536kg)	1,424 lbs. (646kg)	3,739 lbs. (1696kg)	4,347 lbs. (1972kg)	4,964 lbs. (2252kg)	6,369 lbs. (2889kg)	8,670 lbs. (3933kg)
Kích thước W x D x H		42.60×46.88×86.02″ (1082x1191x2185mm)	42.60×60.94×86.02″ (1082x1548x2185mm)	57.87×66.92×107.48″ (1470x1700x2730mm)	57.87×78.73×107.48″ (1470x2000x2730mm)	65.74×78.73×107.48″ (1670x2000x2730mm)	65.74×107.87×107.48″ (1670x2740x2730mm)	65.74×126.77×107.48″ (1670x3220x2730mm)
ISO-10360-2:2009 E_0,MPE 18-22°C(64.4-71.6°F)
ISO-10360-2:2009 E_0,MPE 18-22°C(64.4-71.6°F)		(2.2+3L/1000)µm
16-26°C (60.8-78.8°F)		(2.2+4L/1000)µm
ISO-10360-2:2009† R_0,MPL
ISO-10360-2:2009† R_0,MPL		1.8µm/80sec		2.2µm
ISO-10360-5: 2010 P_FTU,MPE
ISO-10360-5: 2010 P_FTU,MPE		2.2µm

Cấu hình đầu dò cho các bài kiểm tra ISO
TP200:	Ø4mm x L12mm

Nguồn cấp khí	500	700/900
Áp suất	58.0 PSI (0.4MPa)
Mức tiêu thụ	1.76CFM (50L/min)	2.11CFM (60L/min)
Nguồn cấp	3.53CFM (100L/min)	4.23CFM (120L/min)

Môi trường hoạt động	18-22°C (64.4-71.6°F )	16-26°C (60.8-78.8°F)
Mức độ thay đổi	2.0C° hoặc ít hơn mỗi giờ 2.0C° hoặc ít hơn mỗi ngày	2.0C° hoặc ít hơn mỗi giờ 5.0C° hoặc ít hơn mỗi ngày
Độ chênh lệch	1.0C ° hoặc ít hơn trên mỗi m dọc và ngang

† Thử nghiệm này không phải là một phần của quy trình hiệu chuẩn CMM tiêu chuẩn A2LA được Mitutoyo Mỹ công nhận và được trích dẫn theo yêu cầu
