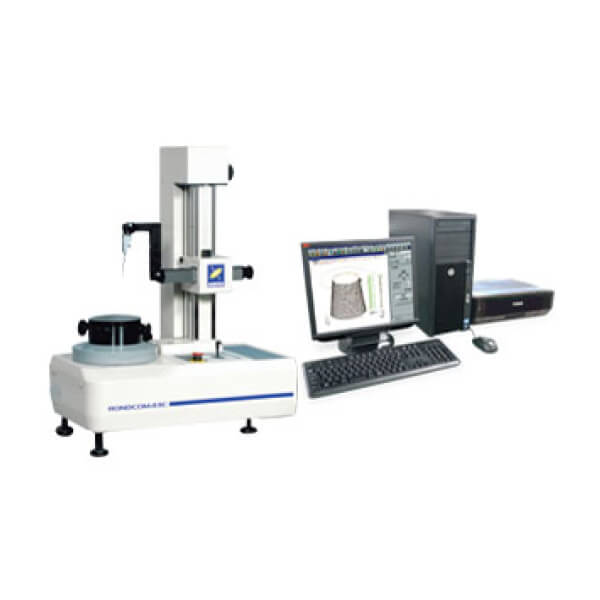

Máy đo độ tròn, độ trụ Accretech RONDCOM 41C

Loại

RONDCOM 41C

Hệ thống đo

Thủ công

Dải đo

Đường kính đo tối đa

ϕ250 mm

Phạm vi bên phải/trái (trục R)

125 mm

Phạm vi lên/xuống (trục Z)

Tiêu chuẩn

300 mm

Cao cấp

500 mm

Đường kính tải tối đa

ϕ400 mm

Chiều cao đo tối đa

Tiêu chuẩn

300 mm

Cao cấp

500 mm

Độ chính xác khi quay

Hướng xuyên tâm JIS B 7451-1997

(0.04 + 6H/10000) μm

(H: Chiều cao từ mặt bàn đến điểm đo bằng mm)

Độ chính xác độ thẳng

Hướng lên/xuống (trục Z)

Tiêu chuẩn

0.5 μm/100 mm,

1.5 μm/300 mm

Cao cấp

0.5 μm/100 mm,

2.5 μm/490 mm

Hướng xuyên tâm (trục R)

–

Độ chính xác song song

Hướng lên/xuống (trục Z)

Tiêu chuẩn

3 μm/300 mm

Cao cấp

1 μm/100 mm

Hướng xuyên tâm (trục R)

–

Tốc độ đo

Tốc độ quay (trục θ)

6/phút

Tốc độ lên/xuống (trục Z)

0.6, 1.5, 3, 6 mm/s (tối đa 15 mm/s) (Lúc di chuyển: tối đa 15 mm/s)

Tốc độ hướng xuyên tâm (trục R)

5 mm/s

Độ chính xác tự động dừng

Trục Z/trục R

±5 μm

Bàn xoay

Đường kính bên ngoài bàn

ϕ148 mm

Phạm vi điều chỉnh của căn giữa / nghiêng

±2 mm/±1°

Tải

25 kg

Máy dò

Phạm vi dò, lực đo

±400 μm/70 mN

Hình dạng đầu đo

ϕ1.6 mm đầu bi cacbua, dài 53 mm

Chiều dài đầu đo

15.5 mm

Kiểu lọc

Bộ lọc kỹ thuật số

Gaussian/2RC/Spline/Robust (Spline)

Giá trị cut-off

Hướng quay (trục ϕ)

Thông thấp

15, 50, 150, 500 đỉnh/vòng quay

có thể đặt bất kỳ giá trị nào trong khoảng từ 15 đến 500 đỉnh/vòng quay

Thông dải

1 đến 500 đỉnh/vòng quay

Hướng tuyến tính (trục Z)

Thông thấp

0.025, 0.08, 0.25, 0.8, 2.5, 8 mm (giá trị bất kỳ theo đơn vị 0.0001 mm)

Độ phóng đại đo lường

50 đến 100k

Đánh giá sai số biên dạng

MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù), MULTI (nhiều cài đặt)

Dụng cụ đo

Hướng quay

Độ tròn, độ phẳng, độ song song, độ đồng tâm, độ đồng trục, độ vuông, độ dày thay đổi, độ cạn

Độ lệch hình trụ, độ lệch đường kính

Hướng tuyến tính

Độ thẳng (Z), tỷ lệ côn, hình trụ, độ vuông, độ song song

Chức năng xử lý phân tích

Chức năng khía (mức, góc, con trỏ), sự kết hợp của các phương pháp đánh giá độ tròn, đối chiếu giá trị danh nghĩa, hiển thị biên dạng 3D hình trụ (vẽ đường, tô bóng, đường đồng mức), hiển thị thời gian thực, hiển thị đồ thị đặc trưng (đường cong vùng chịu lực, phân bố biên độ chức năng, phổ công suất), chức năng đo tự động CNC, chức năng điều chỉnh tâm / nghiêng tự động

Màn hình (màn hình màu)

17” (LCD)

Hiển thị

Điều kiện đo, thông số đo, nhận xét, điều kiện đầu ra của máy in, đồ họa hồ sơ (kế hoạch mở rộng, kế hoạch 3D), thông báo lỗi,..

Hệ thống ghi

Có thể chọn máy in màu hoặc in laze

Khác

Nguồn cấp (Điện áp được chỉ định), tần số

AC 100 đến 120 V ±10%, 220 đến 240 V ±10%, 50/60 Hz (yêu cầu tiếp đất)

Tiêu thụ điện

Tối đa 600 VA (trừ máy in)

Nguồn cấp khí

Áp suất cung cấp

0.35 đến 0.7 MPa

Áp suất làm việc

0.3 MPa

Lượng tiêu thụ không khí

30 NL/phút

Cung cấp không khí kết nối ống với thiết bị chính

Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm

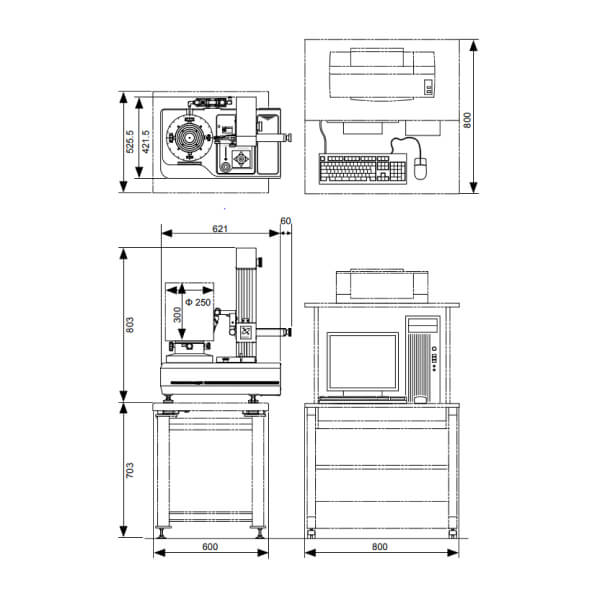

Kích thước cài đặt (R x S x C) mm

Tiêu chuẩn

1800 x 1000 x 1700

Cao cấp

1800 x 1000 x 1900

Trọng lượng (ngoại trừ các tùy chọn)

Tiêu chuẩn

120 kg

Cao cấp

140 kg
