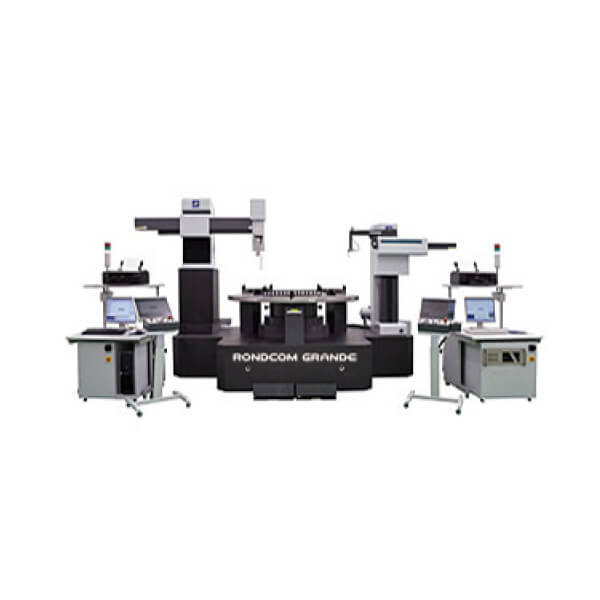

Máy đo độ tròn có kích thước lớn RONDCOM RONDCOM GRANDE DUO/RONDCOM GRANDE

Loại

RONDCOM GRANDE DUO

RONDCOM GRANDE

Dải đo

Đường kính đo

ϕ0 đến 1650 mm

Bước trục R (phải/trái)

450 mm

Bước trục Z (lên/xuống)

550 mm

Đường kính tải tối đa

ϕ2100 mm

Chiều cao đo tối đa

500 mm

Độ chính xác khi quay

Hướng xuyên tâm

(0.08 + H/10000) μm

(H: Chiều cao từ mặt bàn đến điểm đo bằng mm)

Hướng trục

(0.2 + R/10000) μm

(R: khoảng cách từ tâm bàn quay bằng mm)

Độ chính xác độ thẳng

Trục Z

0.15 μm/100 mm, 0.5 μm/490 mm

Trục R

0.1 μm/200 mm, 2 μm/400 mm

Tính song song

Trục Z

1.8 μm/350 mm

Trục R

2 μm/200 mm

Độ nhám và đường viền

Bước dọc

190 mm

–

Phương pháp dò

Thang đo phân tích quang học

–

Độ phân giải phát hiện

0.54 nm

–

Độ chính xác độ thẳng

±(0.3 + (L/1000)) μm

–

Bàn xoay

Đường kính bên ngoài bàn

1650 mm

Phạm vi điều chỉnh của căn giữa

±10 mm

Phạm vi điều chỉnh của căn nghiêng

±0.5°

Tải trọng tối đa

500 kg

Trọng lượng lệch tâm cho phép

10000 kg/mm
