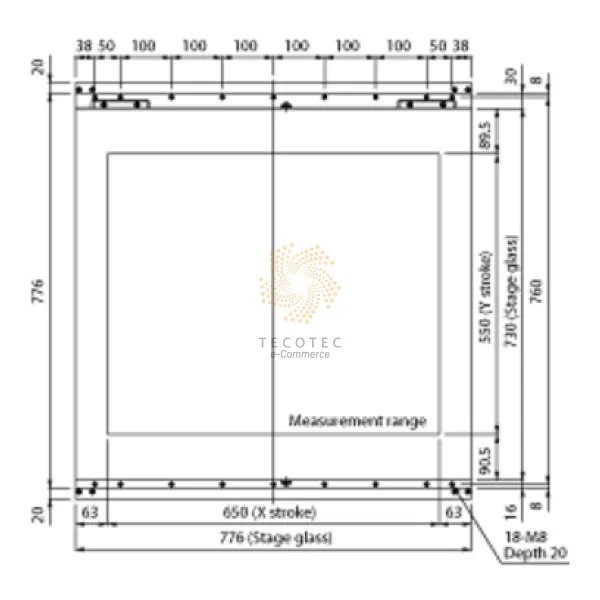

- Hành trình XYZ: 650 x 550 x 200 mm
- Dải đo với TP (Đầu dò cảm ứng):
- 600 x 550 x 166 mm (TP20)
- 600 x 550 x 170 mm (TP200)
- 650 x 550 x 200 mm (với lấy nét tự động theo tầm nhìn)
- Dải đo với TP & MCR20:
- 525 x 550 x 166 mm (TP20)
- 525 x 550 x 170 mm (TP200)
- 575 x 550 x 200 mm (với lấy nét tự động theo tầm nhìn)
- Độ phân giải: 0.1 μm
- Trọng lượng mẫu tối đa: 50 kg
- Trọng lượng mẫu tối đa (đảm bảo độ chính xác): 30 kg
- Sai số tối đa cho phép (L = Chiều dài tính bằng mm):
- EUX,MPE EUY,MPE: 2 + 6L/1000 μm
- EUXY,MPE: 3 + 6L/1000 μm
- EUZ,MPE: 3+ L/100 μm
- Camera: CCD đen trắng 1/3″ , CCD màu 1/3″
- Khoảng cách làm việc: 73.5 mm (63 mm với lấy nét tự động bằng tia laser)
- Độ phóng đại:
- Quang học: 0.35 đến 3.5x (tùy chọn độ phóng đại cao 0.52x đến 5.2x)
- Trên màn hình: 12.6 đến 126x với màn hình WUXGA 24” (1920 x 1200 pixel)
- Kích thước trường nhìn trên bàn đặt mẫu: 13.3 x 10 mm đến 1.33 x 1 mm (8.9 x 6.7 mm đến 0.89 x 0.67 mm với tùy chọn độ phóng đại cao)
- Lấy nét tự động: lấy nét tự động theo tầm nhìn, lấy nét tự động bằng tia laser (tùy chọn)
- Chiếu sáng:
- Chiếu sáng biên dạng và bề mặt: Chiếu sáng truyền qua với đèn LED trắng
- Chiếu sáng xiên: Chiếu sáng vòng LED trắng 8 đoạn
- Độ phân giải video: 640 x 480 pixels
- Đầu dò cảm ứng (tùy chọn): Renishaw® TP200/TP20
- Nguồn cấp: 100 V-240 V, 50/60 Hz
- Công suất tiêu thụ: 5 A(100 V) – 2.5 A(240 V)
- Kích thước và trọng lượng:

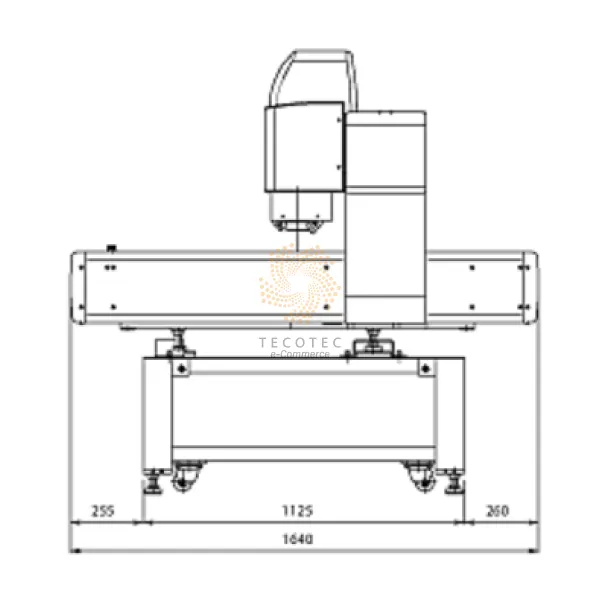

- Thân chính có bàn (R x S x C): 650 x 700 x 1557 mm, 110 kg
- Bộ điều khiển: 145 x 400 x 390 mm, 14 kg
- Môi trường hoạt động:
- Nhiệt độ: 10 °C đến 35 °C
- Độ ẩm: 70% trở xuống
- Nhiệt độ đảm bảo độ chính xác: 20° C ± 0.5 K
