Kính hiển vi giao thoa ánh sáng trắng Nikon BW-D507

Kính hiển vi giao thoa ánh sáng trắng Nikon BW-D507

Name: Kính hiển vi giao thoa ánh sáng trắng Nikon BW-D507 | TECOTEC Group
Brand: Nikon
SKU: BW-D507
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

Đề nghị báo giá

LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Hotline
0966.580.080

Zalo OA
TECOTEC Official

Hãng sản xuất: Nikon

SKU: BW-D507 Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: BW-D507, Kính hiển vi - Microscope, Kính hiển vi giao thoa ánh sáng trắng Nikon BW-D507, Nikon

Thông tin chi tiết
Đánh giá (0)

Đơn vị kính hiển vi quang học: BW-FMA

Trình điều khiển Piezo: Mâm xoay gắn vật kính
Phạm vi quét Piezo: 100 μm
Trục Z: bằng điện (Hành trình tiêu chuẩn 20 mm)
Trực XY: bằng điện (phạm vi hành trình tiêu chuẩn 130 x 85 mm)

Máy tính: Thông số kỹ thuật hiệu suất cao cho BW
Màn hình: Màn hình TFT 27″
Phần mềm: Bridgelements®
Camera chụp ảnh: Camera tốc độ cao
Số pixel: 510 x 510
Vật kính: Vật kính có hai chùm tia giao thoa (2.5x, 5x, 10x, 20x, 50x, 100x)
Phạm vi quan sát và đo lường (Vật kính hai tia giao thoa 1 trường nhìn)

	2.5x	5x	10x	20x	50x	100x
Chiều ngang H (μm)	2015	1007	503	251	100	50
Chiều dọc V (μm)	2015	1007	503	251	100	50
Khoảng cách làm việc (mm)	10.3	9.3	7.4	4.7	3.4	2.0
Khẩu độ số (NA)	0.075	0.13	0.3	0.4	0.55	0.7
Độ sâu tiêu cự (μm)	48.5	16.2	3.03	1.71	0.9	0.56
Độ phân giải pixel (μm)	3.96	1.98	0.99	0.50	0.2	0.10
Độ phân giải quang học (μm)	4.56	2.63	1.14	0.86	0.63	0.49

Hệ thống đo lường quang học: Giao thoa ánh sáng trắng
Chiều cao phân giải được chỉ định theo thuật toán: 1 pm (0.001 nm)
Chiều cao phân giải hiệu quả (Tiếng ồn môi trường): 15 pm (0.015 nm)

Khi bàn chống rung ở trong môi trường không vượt quá tiêu chí rung VC-C

Khả năng lặp lại phép đo chiều cao bước: σ: 8 nm/8 μm chiều cao bước

Khi bàn chống rung ở trong môi trường không vượt quá tiêu chí rung VC-C

Thời gian đo chiều cao (1 trường nhìn, quét 10 μm): 2 giây
Dải đo chiều cao: < khoảng làm việc của vật kính hoặc < 20 mm
Hiệu chỉnh: Hiệu chỉnh số hạng mặt phẳng, hiệu chỉnh số hạng tứ phân vị
Thu phóng kỹ thuật số: Xử lý 1/100 điểm ảnh phụ
Đo độ nhám: độ nhám 2 chiều (Ra, Rq, Rz), độ nhám 3 chiều (Sa, Sq, Sz)
Hiển thị biên dạng: Con trỏ đo chiều cao, khoảng cách và góc giữa hai điểm; phép đo bán kính đường tròn gần đúng của vị trí được chỉ định trong biên dạng
Đầu ra: Xuất hình ảnh đã xử lý và chỉ số độ nhám sang tệp Excel
Xử lý tự động: Tự động xử lý nhiều hình ảnh chiều cao
Hiển thị ba chiều: Với phần mềm MS DirectX
Phần mềm phân tích khác (tùy chọn): Đo thông số hình học, phân tích đa thức Zernike, đánh dấu tia quang học, phân tích kết cấu bề mặt, phân tích độ dày lớp phủ, hiệu chỉnh bề mặt tham chiếu, phân tích hình dạng lỗ
Hiệu chuẩn độ cao: Mẫu bước chuẩn (tùy chọn) do VLSI Standard Inc thực hiện
Cơ chế chống rung (tùy chọn): Bàn chống rung chủ động hoặc bàn chống rung thụ động
Nguồn điện: 100-240 ± 10% VAC
Không gian cài đặt (R x S x C): khoảng 1800 x 700 x 1600 mm

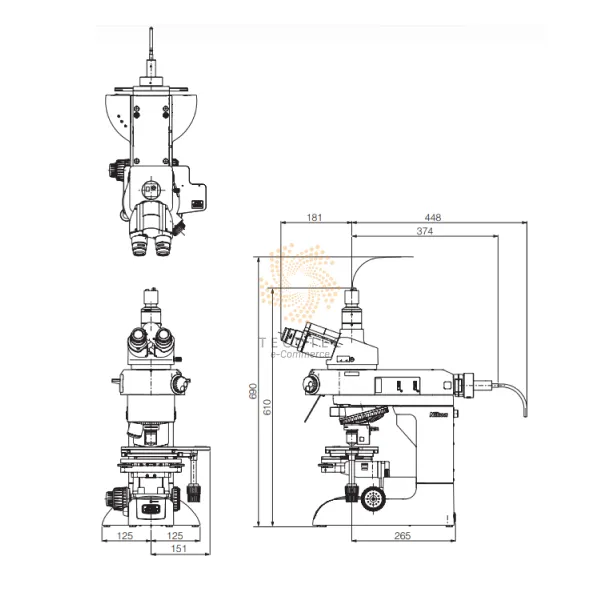

Kích thước (R x S x C), trọng lượng:

Kính hiển vi: khoảng 500 x 560 x 700 mm, 23 kg
Máy tính: khoảng 173 x 471 x 414 mm, 20 kg
