Kính hiển vi đo lường đa năng Mitutoyo Series 176 MF-U 176-871-10

Kính hiển vi đo lường đa năng Mitutoyo Series 176 MF-U 176-871-10

Name: Kính hiển vi đo lường đa năng Mitutoyo Series 176 MF-U 176-871-10 | TECOTEC Group
Brand: Mitutoyo
SKU: 176-871-10
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

Đề nghị báo giá

LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Hotline
0966.580.080

Zalo OA
TECOTEC Official

Hãng sản xuất: Mitutoyo

SKU: 176-871-10 Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: 176-871-10, Kính hiển vi - Microscope, Kính hiển vi đo lường đa năng Mitutoyo Series 176 MF-U 176-871-10, Mitutoyo

Mô tả
Đánh giá (0)

MF-U

SERIES 176 —Kính hiển vi đo lường đa năng

TÍNH NĂNG

Quan sát với hình ảnh rõ ràng và không dựng đứng cũng như trường nhìn rộng
Đo độ chính xác cao nhất trong cùng loại (và phù hợp với JIS B 7153)
Sổ độ khấu cao đã được chứng minh từ hệ thống quang FS (loại khoảng cách làm việc dài)
Tích hợp các chức năng của kính hiển vi đo lường và luyện kim cung cấp giải pháp quan sát độ phân giải cao và đo lường chính xác cao

Có thể lựa chọn đơn vị chiếu sáng (phát sáng/ truyền lại) từ bóng đèn LED hoặc bóng halogen cường độ cao (bắt buộc)
Màng chắn khẩu độ có thể thay đổi (được kích hoạt/truyền lại) cho phép điều chỉnh độ tương phản
Nhiều loại giai đoạn tiêu chuẩn hóa với kích thước lên đến 400 × 200 mm
Cơ chế nhả nhanh hữu ích để di chuyển giai đoạn nhanh chóng khi đo phôi có kích thước hoặc số lượng lớn
Tầm nhìn thị kính có độ phóng đại cao lên tới 4000X

Kính hiển vi đo lường đa năng Mitutoyo Series 176 MF-U

Quan trắc ánh sáng phân cực:
Chỉ quan sát ánh sáng được lọc dao động theo một hướng. Được sử dụng để quan sát các vật liệu có đặc tính quang học đặc biệt, chẳng hạn như khoáng chất và tinh thể lỏng.

Quan trắc trường tối:
Chỉ quan sát ánh sáng tán xạ bằng cách tắt ánh sáng trực tiếp tới vật kính. Phương pháp này có thể quan sát được các vết xước và bụi không thể nhìn thấy trong trường nhìn sáng với độ tương phản cao.

Quan trắc độ tương phản giao thoa vi sai (DIC):
Hiệu quả trong việc phát hiện các vết xước nhỏ và các bước trên bề mặt kim loại, tinh thể lỏng và chất bán dẫn.

Quan trắc trường sáng:
Phương pháp quan sát phổ biến nhất. Quan sát trực tiếp ánh sáng phản xạ từ bề mặt của phôi.

THÔNG SỐ KỸ THUẬT

Mã sản phẩm (kích thước bàn soi trục XY)		1010D	2010D	2017D	3017D	4020D
Mã đặt hàng	MF-UA	176-871-10	176-872-10	176-873-10	176-874-10	176-875-10
	MF-UB	176-876-10	176-877-10	176-878-10	176-879-10	176-880-10
	MF-UC	176-881-10	176-882-10	176-883-10	176-884-10	176-885-10
	MF-UD	176-886-10	176-887-10	176-888-10	176-889-10	176-890-10
Dải hành trình trục XY		4 x 4" 100 x 100mm	8 x 4" 200 x 100mm	8 x 6.7" 200 x 170mm	12 x 6.7" 300 x 170mm	16 x 8" 400 x 200mm
Dải hành trình trục Z		6"/150mm		8.7"/220mm
Phương pháp lấy nét		Lấy nét bằng tay (lấy nét thô: 10mm / vòng quay, lấy nét tinh: 0,1mm / vòng quay.)
Phương pháp đo lường		Bộ mã hóa tuyến tính (loại 2 trục: trục X / Y, loại 3 trục: trục X / Y / Z)
Độ phân giải (có thể chuyển đổi)		.0001" / .00005" / .00001" (0.001mm / 0.0005mm / 0.0001mm)
Độ chính xác (tại 20˚C)		Trục XY: (2,2 + 0,02L) µm, L = Chiều dài đo (mm) khi không tải, JIS B 7153
Độ chính xác chỉ thị (tại 20˚C)		Trục Z: (5 + 0,04L) µm, L = Chiều dài đo (mm)
Chức năng thả nổi		Trục X và Y với cơ chế nhả nhanh
Kích thước trên của bàn soi XY		11 x 11" 280 x 280mm	14 x 11" 350 x 280mm	16 x 13.6" 410 x 342mm	20 x 13.6" 510 x 342mm	24 x 13.6" 610 x 342mm
Kích thước tấm kính khả dụng		7.1 x 7.1" 180 x 180mm	10 x 6" 250 x 150mm	10.6 x 9.6" 270 x 240mm	14.6 x 9.6" 370 x 240mm	17.3 x 9.6" 440 x 240mm
Chức năng xoay		–		±5˚ (trái)		±3˚ (trái)
Tải tối đa của bàn soi		22lbs/10kg		44lbs/20kg		33lbs/15kg

Lựa chọn loại máy

Loại máy	MF-UA	MF-UB	MF-UC	MF-UD
Loại quan trắc	Trường sáng (BF)	Trường sáng (BF)	Trường sáng/tối (BF/DF)	Trường sáng/tối (BF/DF)
Hệ thống đo lường	Trục X và Y (2 trục)	Trục X, Y và Z (3 trục)	Trục X và Y (2 trục)	Trục X, Y và Z (3 trục)

Thiết bị chiếu sáng (phải chọn thiết bị chiếu sáng LED hoặc Halogen)

Thiết bị chiếu sáng áp dụng	LED	Halogen
Mã đặt hàng	176-446A (truyền qua và phản xạ)	176-448A (truyền qua)
		176-316A (phản xạ)

Lưu ý: Thiết bị chiếu sáng không bao gồm. Nếu chọn chiếu sáng truyền qua bóng đèn halogen, thì phải chọn 176-315A hoặc 176-316A.

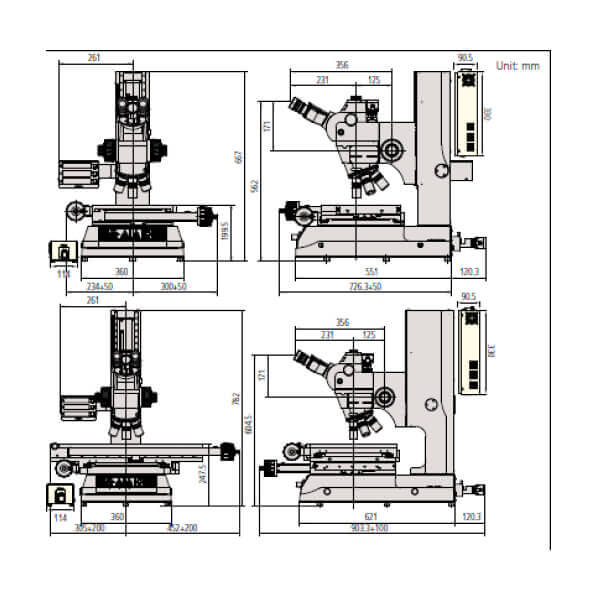

KÍCH THƯỚC

Thông số kỹ thuật

Hình ảnh quan sát:
Hình ảnh thẳng đứng
Bóng đèn huỳnh quang:
Loại Siedentoph (điều chỉnh khoảng cách đồng tử: 51 – 76mm), ống kính 1X, Ống hai mắt (chỗ lõm: 30˚), Phương pháp chiếu hạt, có ngàm TV, Tỷ lệ đường dẫn quang học (thị kính / giá đỡ TV: 50/50)
Thị kính:
10X (Trường số: 24mm), Tùy chọn: 15X, 20X
Đầu rơvonve (tùy chọn):
Thủ công hoặc bằng máy
Vật kính (tùy chọn):
M / BD Vật kính Apo từ 1X đến 200X

Chiếu sáng truyền qua

• Nguồn sáng:
Bóng đèn Halogen (12V, 50W) hoặc LED
• Hệ thống quang học:
Chiếu sáng từ xa trung tâm với màng chắn khẩu độ có thể điều chỉnh
• Chức năng:
Điều chỉnh cường độ ánh sáng, Điều chỉnh độ sáng không theo bước

Chiếu sáng bề mặt

• Nguồn sáng:
Thiết bị chiếu sáng tùy chọn: đèn halogen (chiếu sáng ánh sáng lạnh sợi quang) hoặc đèn LED
• Hệ thống quang học:
Chiếu sáng Koehler với màng chắn khẩu độ có thể điều chỉnh
• Chức năng:
Điều chỉnh cường độ ánh sáng, Điều chỉnh độ sáng không theo bước

Thiết bị hiển thị

• Số lượng trục:
2 trục hoặc 3 trục
• Độ phân giải:
.0001" / .00005" / .00001" /
0.001mm/0.0005mm/0.0001mm
• Chức năng:
Cài đặt về 0, điều chuyển hướng, dữ liệu
đầu ra (thông qua giao diện RS-232C)

Nguồn cấp:
120V AC, 50/60Hz

Khối lượng:
148lbs/67kg (1010D) / 157lbs/71kg (2010D) / 326lbs/148kg (2017D) / 344lbs/156kg (3017D) / 357lbs/162kg (4020D)

Lựa chọn bàn soi XY dựa vào dải hành trình

1010D: 4 x 4" / 100 x 100mm

2010D: 8 x 4" / 200 x 100mm

2017D: 8 x 6.7" / 200 x 170mm

4020D: 16" x 8" / 400 x 200mm

Phụ kiện tùy chọn

378-866:
Bộ thị kính 10X (đường kính trường nhìn.: 24mm)
(phụ kiện tùy chọn)
378-857:
Bộ thị kính 15X (đường kính trường nhìn.: 16mm)
378-858:
Bộ thị kính 20X (đường kính trường nhìn.: 12mm)

Đầu rơvonve (vòi phun) bắt buộc chọn lựa

378-018:
Đầu rơvonve BF có thể điều chỉnh thủ công (4 cổng)
378-216A:
Đầu rơvonve BF có thể được điều chỉnh bằng máy (5 cổng)
176-211:
Đầu rơvonve BF/DF có thể được điều chỉnh thủ công (4 cổng)'
176-212A:
Đầu rơvonve BF/DF có thể được điều chỉnh bằng máy (4 cổng)

Vật kính

Đầu rơvonve điều chỉnh bằng tay hoặc bằng máy

Màng lọc

378-092:	Thiết bị phân cực
378-076:	Thiết bị DIC cho vật kính 100X, SL80X, SL50X
378-78:	Thiết bị DIC cho vật kính 50X, SL20X
378-79:	Thiết bị DIC cho vật kính 20X
378-80:	Thiết bị DIC cho vật kính 10X, 5X
12AAA643:	Bộ lọc màu ND2 (cho đèn chiếu sáng halogen,176-448A)
12AAA645:	Bộ lọc GIF (phụ kiện tiêu chuẩn)
12AAA646:	Bộ lọc màu LB80 (cho đèn chiếu sáng halogen,(176-448A)

Gá máy ảnh

375-054:
Bộ chuyển đổi máy ảnh 0.5X
(với bộ chuyển đổi ngàm C)
970441:
Bộ chuyển đổi ngàm C

Bóng đèn

513667:	Bóng đèn Halogen (12V, 50W)
12BAB345:	Bóng đèn Halogen (loại tuổi thọ dài, 12V, 50W)
517181:	Bóng đèn Halogen (12V, 100W)
12BAD602:	Bóng đèn halogen cường độ cao (12V, 100W)

Thiết bị chiếu sáng

176-315A:	Thiết bị chiếu sáng Halogen (12V, 100W)
176-316A:	Thiết bị chiếu sáng Halogen (12V, 150W)
176-343A:	Đèn chiếu sáng quang học đôi
12AAG806:	Bộ lọc màu GIF (cho 176-315A và 176-343A)
12AAG807:	Bộ lọc màu LB80 (cho 176-315A và 176-343A)

Phụ kiện bàn soi và cố định

176-107:	Gá đớ có kẹp
172-378:	Khối V có kẹp (đường kính tối đa của phôi.: 1" / 25mm)
172-197:	Hỗ trợ định tâm xoay* (đường kính tối đa của phôi.: 3.1" / 80mm)
176-305:	Bàn xoay với núm tinh chỉnh cho mã sản phẩm 1010D/2010D
176-306:	Bàn xoay với núm tinh chỉnh cho mã sản phẩm 2017D/3017D/4020D

*Bộ chuyển đổi ngàm cố định (176-310)là bắt buộc cho mã sản phẩm 2010D.
Bộ chuyển đổi ngàm cố định (176-304) là bắt buộc cho mã sản phẩm 2017D/3017D/4020D.

Misc.
