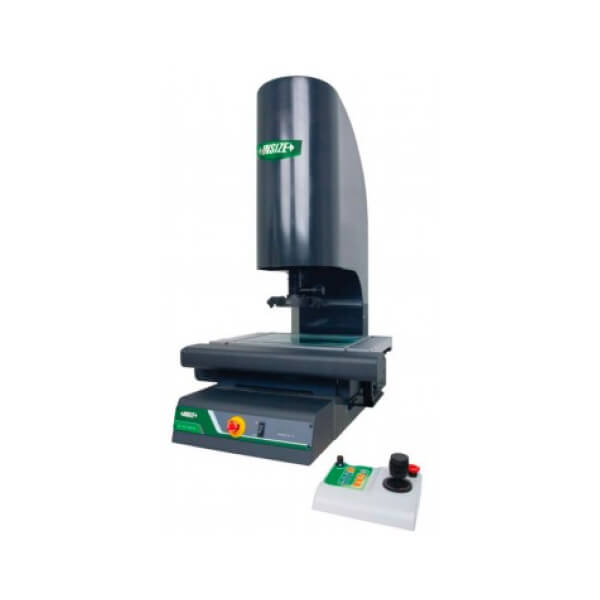

Kính hiển vi đo lường CNC Insize
đầu đo (tùy chọn), bao gồm
đầu dò Ø2mm and Ø3mm,đầu bi hiệu chuẩn Ø25mm,
độ chính xác 10µm
TRỌN BỘ BAO GỒM
| Máy chính | 1 chiếc |
| Máy tính | 1 chiếc |
| Bộ điều khiển | 1 chiếc |
| Biểu đồ kính hiệu chuẩn | 1 chiếc |
| Đất sét | 1 chiếc |
| Nắp chống bụi | 1 chiếc |
- Tự động đo cạnh, tiêu điểm,
đo, quét đường viền, hiệu chuẩn,… - Động cơ servo cho trục X, Y, Z
- Chức năng SPC để đo số lượng lớn
THÔNG SỐ KỸ THUẬT
| Mã | ISD-V220CNCA** | ISD-V270CNCA** | ISD-V370CNCA** | |
| Dải đo (XxYxZ) | 220x120x150mm | 270x170x150mm | 370x270x150mm | |
| Kích thước bàn soi | 450x280mm | 500x330mm | 606x466mm | |
| Kích thước kính bàn soi | 306x196mm | 350x250mm | 450x350mm | |
| Độ phân giải của trục X/Y/Z | 0.5µm | |||
| Độ chính xác của trục X/Y | ≤(2.5+L/100)µm (L là chiều dài đo tính bằng mm) | ≤(3.5+L/100)µm (L là chiều dài đo tính bằng mm) | ||
| Độ lặp lại của trục X/Y | 2µm | |||
| Vật kính | 0.7X~4.5X (thu phóng) | |||
| Khoảng cách vật-vật kính | 92mm | |||
| Độ phóng đại | 20X~128X (trên màn hình 19.5″) | |||
| Máy ảnh | CCD màu 1/2″, 0.4M pixel | |||
| Bố trí đèn | bề mặt | ánh sáng đồng trục, ánh sáng vòng phân đoạn có thể lập trình | ||
| đường viền | đèn LED có thể điều chỉnh | |||
| Tầm nhìn(độ dài đường chéo) | 1.7~11.1mm | |||
| Chiều cao phôi tối đa | 160mm | |||
| Chiều cao phôi tối đa | 30kg | |||
| Hệ điều hành | Windows 7/8/10 | |||
| Phương thức điều khiển | Tự động | |||
| Nguồn điện | 220V, 50/60Hz** | |||
| Kích thước (LxWxH) | 760x600x900mm | 760x600x900mm | 970x670x940mm | |
| Trọng lượng | 146kg | 168kg | 266kg | |
**Thêm “-U” vào mã đặt hàng khi nguồn điện là 110V, 50/60HZ
PHỤ KIỆN TÙY CHỌN
| 0.5X Ống kính phụ | Mã: ISD-V-OB05X Khoảng cách vật-vật kính: 175mm Độ thu phóng: 10~64X (trên màn hình 19.5″) |
| Ống kính phụ 2X | Mã: ISD-V-OB2X Khoảng cách vật-vật kính: 36mm Độ thu phóng: 40~256X (trên màn hình 19.5″) |
| Đầu dò | Mã: ISD-V-PROBE Bao gồm đầu dò Ø2mm and Ø3mm, đầu bi hiệu chuẩn Ø25mm |
PHẦN MỀM
- Hệ điều hành:Windows 7/8/10
- Ngôn ngữ:Tiếng anh
- Các phương pháp đo:
đo khoảng cách
giữa hai điểm
giữa hai điểm
đo chiều dài và
đường kính của hình cung
đường kính của hình cung
đo chiều rộng và
đường kính của vòng đai
đường kính của vòng đai
đo tiêu cự
của bề mặt
của bề mặt
đo tọa độ tâm,
đường kính và diện tích hình tròn
đường kính và diện tích hình tròn
đo chiều dài và
diện tích của đường cong khép kín
diện tích của đường cong khép kín
đo tọa độ tâm
và chiều dài trục của hình elip
và chiều dài trục của hình elip
đo chiều dài, chiều rộng
và đường kính của lỗ then
và đường kính của lỗ then
đo chiều dài, chiều rộng
và diện tích của hình chữ nhật
và diện tích của hình chữ nhật
đo tọa độ
của tiểm
của tiểm
đo góc của
hai đường
hai đường
đo khoảng cách giữa
hai đối tượng
hai đối tượng
đo độ dài của
đường cong mở
đường cong mở
- Kết hợp các phương pháp đo:
đo khoảnh cách và góc của hai đối tượng- Căn chỉnh lấy nét:
- Đo CAD:
Nhập bản vẽ CAD và đặt tham chiếu, di chuyển
sao cho khung hình nằm tại tâm của chữ thập,
- Kiểm tra cạnh:
Loại điểm
Loại hình chữ nhật
Loại vòng tròn
- Di chuyển tọa độ:
- Dữ liệu xuất ra CAD, EXCEL và WORD:
CAD
EXCEL
WORD
- Quét đường viền:
- Phát hiện hình thể:
