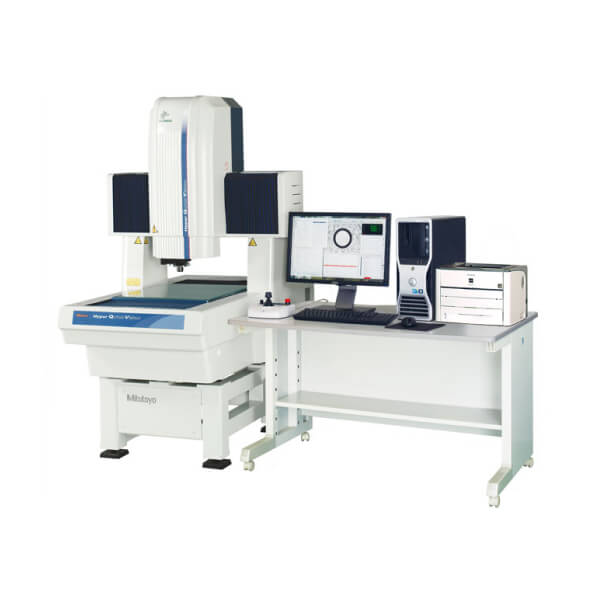

Hệ thống kính hiển vi đo lường Mitutoyo QV Hyper

Kính hiển vi đo lường CNC độ chính xác cao – Series 363

THÔNG SỐ KỸ THUẬT

Tên		Quick Vision Hyper
Mã đặt hàng		QV Hyper 302 PRO	QV Hyper 404 PRO	QV Hyper 606 PRO
		QV Hyper 302 (ISO10360-7)	QV Hyper 404 (ISO10360-7)	QV Hyper 606 (ISO10360-7)
		QV Hyper 302 (w/TAF)	QV Hyper 404 (w/TAF)	QV Hyper 606 (w/TAF)
Dải đo	Trục X	11.81″ / 300mm	15.75″ / 400mm	23.62″ / 600mm
	Trục Y	7.87″ / 200mm	15.75″ / 400mm	25.59″ / 650mm
	Trục Z	7.87″ / 200mm	9.84″ / 250mm	9.84″ / 250mm
Độ phân giải / Đơn vị đo		0.1µm / Bộ mã hóa tuyến tính loại phản xạ
Sử dụng thang đo độ phân giải Z Theo dõi tự động lấy nét (TAF)		0.26 µm
Lặp lại lấy nét tự động bằng laser σ ≤		0.8 µm
Máy ảnh CCD		B & W
Bố trí đèn (LED)	Bề mặt	Đèn LED trắng
	Đường viền	Đèn LED trắng
	Đèn vòng có thể lập trình	Đèn LED trắng
Max. Tốc độ lái	Trục X/Y/Z	200mm/s	400 mm/s
Độ chính xác đo lường	E_1X,E_1Y	(0.8+2L/1000)µm
	E_1Z	(1.5+2L/1000)µm
	E_2XY	(1.4+3L/1000)µm
	E_U,MPE (ISO10360-7:2011)	2.5+4L/1000, 2.5+4.5L/1000**
	P_F2D,MPE (ISO10360-7:2011)	1.7µm
Hệ thống thay đổi độ khuếch đại		Mức năng lượng có thể lập trình (1x, 2x, 6x)
Kích thước kính bàn soi		15.71″ x 10.67″ (399 x 271mm)	19.41″ x 21.69″ (493 x 551mm)	27.44″ x 29.84″ (697 x 758mm)
Trọng lượng tối đa bàn soi có thể tải		44 lbs. (20kg)	88 lbs. (40kg)	110 lbs. (50kg)
Kích thước của máy chính		37.44″ x 33.82″ x 41.06″ ( 951 x 859 x 1043mm)	55.39″ x 40.43″ x 54.37″ ( 1407 x 1027 x 1381mm)	78.15″ x 51.54″ x 61.81″ ( 1985 x 1309 x 1570mm)
Khối lượng của máy chính (Bao gồm cả đế máy)		794 lbs. (360kg)	1276 lbs. (579kg)	3197 lbs. (1450kg)

*Độ chính xác phép đo dựa trên các điều kiện sau:
Mức năng lượng lập trình: 2x; Vật kính: 2.5x (HR or SL); L= khoảng cách giữa 2 điểm tùy ý (mm)
**Chính xác 3.5+5.5L/1000 với 20 ± 2°C, chính xác 3+6L/1000 với 18 đến 23°C

Mức năng lượng có thể lập trình (PPT)

Ba sự lựa chọn ống kính cung cấp ba mức độ phóng đại với cùng một vật kính Vật kính thay thế cho phép độ phóng đại có phạm vi rộng để hỗ trợ nhiều phép đo

Ống kính 6X x Mục tiêu 2.5X
Trường xem: 0.41 x 0.31 mm

Đèn vòng có thể lập trình (PRL)

Kiểm soát tốt độ xiên và hướng cung cấp ánh sáng tối ưu cho phép đo Độ xiên có thể đặt tùy ý từ 30 ° đến 80 ° Loại chiếu sáng này có hiệu quả tăng cường cho cạnh của các bề mặt nghiêng hoặc các bước rất nhỏ. Ánh sáng có thể được điều khiển độc lập theo mọi hướng, trước và sau, phải và trái Có thể mở rộng đường biên đo đạc bằng cách tạo bóng với ánh sáng từ một hướng
