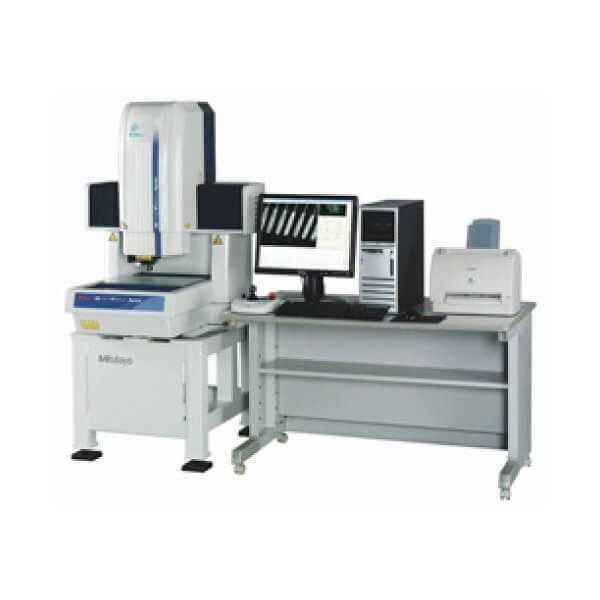

Hệ thống kính hiển vi đo lường Mitutoyo QV QV Apex 302

Name: Hệ thống kính hiển vi đo lường Mitutoyo QV QV Apex 302 | TECOTEC Group
Brand: Mitutoyo
SKU: QV Apex 302
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

Đề nghị báo giá

LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Hotline
0966.580.080

Zalo OA
TECOTEC Official

Hãng sản xuất: Mitutoyo

SKU: QV Apex 302 Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: Hệ thống kính hiển vi đo lường Mitutoyo QV QV Apex 302, Kính hiển vi - Microscope, Mitutoyo, QV Apex 302

Mô tả
Đánh giá (0)

Hệ thống kính hiển vi đo lường Mitutoyo QV Apex

Kính hiển vi đo lường CNC – Series 363

TÍNH NĂNG

Hệ thống kính hiển vi đo lường Mitutoyo QV Apex

THÔNG SỐ KỸ THUẬT

Tên		Quick Vision Apex
Mã đặt hàng		QV Apex 302 PRO	QV Apex 404 PRO	QV Apex 606 PRO
		QV Apex 302 (ISO10360-7)	QV Apex 404 (ISO10360-7)	QV Apex 606 (ISO10360-7)
		QV Apex 302 (w/TAF)	QV Apex 404 (w/TAF)	QV Apex 606 (w/TAF)
Dải đo	Trục X	11.81″ / 300mm	15.75″ / 400mm	23.62″ / 600mm
	Trục Y	7.87″ / 200mm	15.75″ / 400mm	25.59″ / 650mm
	Trục Z	7.87″ / 200mm	9.84″ / 250mm	9.84″ / 250mm
Độ phân giải / Đơn vị đo		0.1µm / Bộ mã hóa tuyến tính loại phản xạ
Sử dụng thang đo độ phân giải Z Theo dõi tự động lấy nét (TAF)		0.3 µm
Lặp lại lấy nét tự động bằng laser s ≤		0.8 µm
Máy ảnh CCD		B & W
Bố trí đèn (LED)	Bề mặt	Đèn LED trắng
	Đường viền	Đèn LED trắng
	Đèn vòng có thể lập trình	Đèn LED trắng
Max. Tốc độ lái	Trục X/Y	300 mm/s	400 mm/s
Max. Tốc độ lái	Trục Z	300 mm/s	300 mm/s
Độ chính xác đo lường	E_1X,E_1Y	(1.5+3L/1000)µm
	E_1Z	(1.5+4L/1000)µm
	E_2XY	(2+4L/1000)µm
	E_U,MPE (ISO10360-7:2011)	3+5.5L/1000, 3+6L/1000**
	P_F2D,MPE (ISO10360-7:2011)	2.3µm
Hệ thống thay đổi độ khuếch đại		Mức năng lượng có thể lập trình (1x, 2x, 6x)
Kích thước kính bàn soi		15.71″ x 10.67″ (399 x 271mm)	19.41″ x 21.69″ (493 x 551mm)	27.44″ x 29.84″ (697 x 758mm)
Trọng lượng tối đa bàn soi có thể tải		44 lbs. (20kg)	88 lbs. (40kg)	110 lbs. (50kg)
Kích thước của máy chính		37.44″ x 33.82″ x 41.06″ ( 951 x 859 x 1043mm)	55.39″ x 40.43″ x 54.37″ ( 1407 x 1027 x 1381mm)	78.15″ x 51.54″ x 61.81″ ( 1985 x 1309 x 1570mm)
Khối lượng của máy chính (Bao gồm cả đế máy)		794 lbs. (360kg)	1276 lbs. (579kg)	3197 lbs. (1450kg)

*Độ chính xác phép đo dựa trên các điều kiện sau:
Mức năng lượng lập trình: 2x; Vật kính: 2.5x (HR or SL); L= khoảng cách giữa 2 điểm tùy ý (mm)
**Chính xác 3.5+5.5L/1000 với 20 ± 2°C, chính xác 3+6L/1000 với 18 đến 23°C

Ảnh tự động lấy nét đa điểm

Tiêu điểm mẫu

Ảnh tự động lấy nét đa điểm

Kiểm soát tốt độ xiên và hướng cung cấp ánh sáng tối ưu cho phép đo Độ xiên có thể đặt tùy ý từ 30 ° đến 80 ° Loại chiếu sáng này có hiệu quả tăng cường cho cạnh của các bề mặt nghiêng hoặc các bước rất nhỏ. Ánh sáng có thể được điều khiển độc lập theo mọi hướng, trước và sau, phải và trái Có thể mở rộng đường biên đo đạc bằng cách tạo bóng với ánh sáng chỉ từ một hướng

Theo dõi lấy nét tự động

Tính năng TAF lấy nét liên tục, điều chỉnh theo những thay đổi về chiều cao của đối tượng được đo Tự động theo dõi sóng bề mặt và độ cong vênh (theo hướng chiều cao trục Z) để cải thiện công suất đo lường. Tính năng này cũng giúp loại bỏ rắc rối khi lấy nét trong quá trình đo thủ công

Theo dõi lấy nét tự động

nguyên lý AFỐng kính tự động lấy nét đồng trục ( phương pháp hình lưỡi dao)

Mục tiêu phù hợp	QV-HR1x	QV-SL1x	QV-HR2.5x	QV-SL2.5x	QV-5x
Phạm vi theo dõi^*2	6.3mm (±3.15mm)	6.3mm (±3.15mm)	1mm (±0.5 mm)	1mm (±0.5 mm)	0.25mm ±0.125mm
Đường kính điểm^*3	5.2µm	8.0µm	2.1µm	3.1µm	1.5µm
Nguồn laser	Laser bán dẫn (Đỉnh bước sóng: 690nm)
Công suất laser	0.9mW
Nguồn laser	Loại 2 (JIS C6802:2011, EN/IEC 60825-1:2007)
