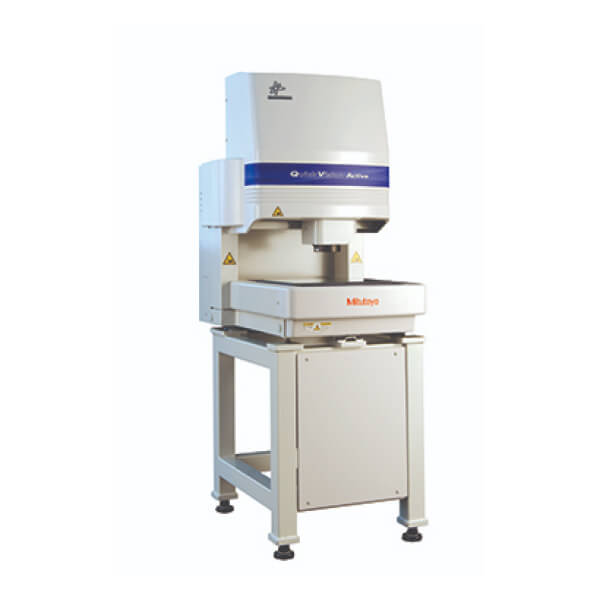

Hệ thống kính hiển vi đo lường Mitutoyo QV QV Active 404 TP

Name: Hệ thống kính hiển vi đo lường Mitutoyo QV QV Active 404 TP | TECOTEC Group
Brand: Mitutoyo
SKU: QV Active 404 TP
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

Đề nghị báo giá

LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Hotline
0966.580.080

Zalo OA
TECOTEC Official

Hãng sản xuất: Mitutoyo

SKU: QV Active 404 TP Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: Hệ thống kính hiển vi đo lường Mitutoyo QV QV Active 404 TP, Kính hiển vi - Microscope, Mitutoyo, QV Active 404 TP

Mô tả
Đánh giá (0)

Hệ thống kính hiển vi đo lường Mitutoyo QV Active

Kính hiển vi đo lường nhỏ gọn CNC

TÍNH NĂNG

Quang học thu phóng chất lượng cao với các ống kính có thể hoán đổi cho nhau
Máy ảnh màu có độ phân giải và tốc độ cao
Thiết kế nhỏ gọn tiết kiệm đáng kể không giam – có hai kích cỡ
Phần mềm thị giác QVPAK 3D mạnh mẽ
Đo lường tiếp xúc và không tiếp xúc
Trang bị thêm đầu dò cảm ứng
Bàn soi LED, đồng trục và đèn vòng 4 góc phần tư có thể lập trình

Hệ thống kính hiển vi đo lường Mitutoyo QV Active

Thu phóng quang học		0.5X	0.65X	0.75X	0.85X	0.98X	1X	1.28X	1.3X	1.5X	1.7X	2X	2.25X	2.5X	3X	3.5X	3.75X	4X	5X	5.25X	7X
Trường xem (mm)	Ngang (H) Dọc (V)	13.60 10.80	10.46 8.31	9.07 7.20	8.00 6.35	6.94 5.51	6.80 5.40	5.31 4.22	5.23 4.15	4.53 3.60	4.00 3.18	3.40 2.70	3.02 2.40	2.72 2.16	2.27 1.80	1.94 1.54	1.81 1.44	1.70 1.35	1.36 1.08	1.30 1.03	0.97 0.77
Khoảng cách vật-vật kính 1X
Khoảng cách vật-vật kính của ống kính 1.5X
Khoảng cách vật-vật kính của ống kính 2X

THÔNG SỐ KỸ THUẬT

Tên	Quick Vision Active
Mã đặt hàng	QV Active	QV Active 404 / QV Active 404 TP
Dải đo (trục X, Y, Z) với đầu nhìn	9.84“ x 7.87“ x 5.91“ 250 x 200 x 150 mm	15.75“ x 15.75“ x 7.87“ 400 x 400 x 200 mm
Độ phân giải	0.1 µm
Độ chính xác (µm)*	E_1(X,Y) = (2+3L/1000) E_1(Z) = (3+5L/1000) E_2(X,Y) = (2.5+4L/1000)
Trọng lượng tải tối đá trên bàn soi	22 lbs. (10 kg)	44 lbs. (20 kg)
Khối lượng	265 lbs. (120 kg)	606 lbs. (275 kg)
Bố trí đèn	(LED trắng) Viền / Đồng trục / Đèn vòng bốn góc phần tư
Hệ thống thay đổi độ khuếch đại	Hệ thống thu phóng quang học với 8 vị trí (Ống kính phóng đại tiêu chuẩn 1.5X)
Cảm biến	Máy ảnh màu độ phân giải cao CMOS
Vật kính tùy chọn	Phóng đại 1X và 2X
Tùy chọn nhà máy	Series 364 (TP) tùy chọn đầu dò cảm ứng (Page M-13)

L là chiều dài tùy ý tính bằng mm

Hệ thống đầu dò cảm ứng

Hệ thống đầu dò cảm ứng QV có sẵn trên tất cả các dòng máy. Tất cả hệ thống đầu dò cảm ứng đều bao gồm đầu dò, mô-đun, vật hiệu chuẩn và phần mềm được cài đặt sẵn. (xem trang M-13)
