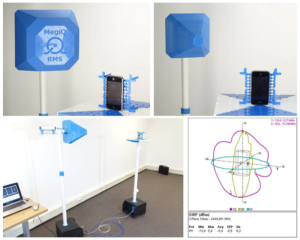

Hệ thống RMS-0640 là hệ thống kiểm tra nhỏ gọn, thực hiện các phép đo giản đồ bức xạ 3 trục trong các không gian có phản xạ.
Với dải tần từ 600 MHz đến 4 GHz, thiết bị rất phù hợp để mô tả đặc tính và đo giản đồ bức xạ của ăng ten, độ lợi của ăng-ten, ERP, TRP, cường độ trường.
Khi thiết lập hợp lý, độ chính xác của RMS đạt được tương đương với những hệ thống sử dụng phòng câm.
Cho phép mô tả đặc tính của các thiết bị không dây như các thiết bị IOT, router, điện thoại, thiết bị điện tử, máy tính bảng, laptop, các mô đun RF, v.v.
RMS được sử dụng cho các phép đo:
+ Giản đồ công suất đầu ra bức xạ của thiết bị không dây
+ Giản đồ bức xạ hài (lên tới 4 GHz) của thiết bị không dây
+ Giản đồ bức xạ và độ lợi của ăng ten standalone
+ Độ lợi theo tần số của ăng ten
+ Giản đồ bức xạ theo tần số của ăng ten
+ Độ rộng búp sóng và độ lợi lớn nhất của ăng ten định hướng, theo tần số
Thông thường các phép đo này sẽ được thực hiện trong phòng câm để tránh phản xạ ảnh hưởng đến phép đo, nhưng với thiết kế ăng ten thông minh để giảm độ nhạy đối với phản xạ, RMS cho phép thực hiện các phép đo giản đồ bức xạ trong phòng lab hoặc trong văn phòng tương đối nhỏ.
Bản thân hệ thống RMS có độ chính xác là ±1 dB. Trong không gian vừa phải, độ không đảm bảo là 1 hoặc 2 dB. Độ lặp lại của phép đo là tuyệt vời ở mức 0,5 dB. Không yêu cầu người sử dụng hiệu chuẩn.
Hệ thống RMS có thể hoạt động tốt trong không gian vừa phải (với tần số trên 800 MHz, hệ thống hoạt động tốt trong căn phòng 4 x 4 x 3 mét, đối với không gian nhỏ hơn hoặc tần số thấp hơn, có thể yêu cầu lắp thêm một vài tấm hấp thụ).

Dải tần: 600 MHz đến 4 GHz
Độ chính xác tần số: 2 ppm
Độ phân giải tần số: 5 kHz
Phần đo:
+ Chiều cao ăng ten từ 100 – 164 cm
+ Khoảng cách đo: 80 – 300 cm
+ Phân cực ăng ten: ăng ten phân cực kép
+ Bộ thu: bộ thu 2 kênh
+ Băng thông bộ thu cơ sở: 20 kHz
+ Cường độ trường nhỏ nhất: 75 – 90 / 75 – 100 dBuV/m
+ Độ chính xác phép đo (không phản xạ): ±1,0 dB
+ Độ lặp lại: 0,5 dB

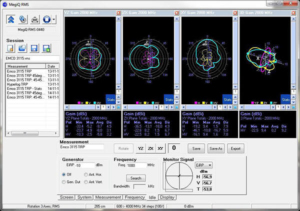

Các tham số có thể đo: cường độ trường (dBuV/m), công suất bức xạ đẳng hướng hiệu dụng (dBm), độ lợi của ăng ten đẳng hưởng (dBi), hiệu suất ăng ten (dB, %), các thống kê về biên độ (lớn nhất, nhỏ nhất, trung bình, công suất bức xạ tổng, độ lợi đẳng hướng tổng), các thống kê về búp sóng (búp sóng chính, độ rộng búp sóng 3 dB, độ rộng búp sóng 10 dB, tỷ số Front / Back), đồ thị độ lợi, pha theo tần số, …
