Dưỡng đo lỗ Insize 4124
- Được cung cấp với các thiết bị đo Go và No-Go cùng nhau
- Loại H7
- Độ cứng HRC 60 ± 2
- Tiêu chuẩn DIN7150-2
Dung sai kích thước của H7
(mm)

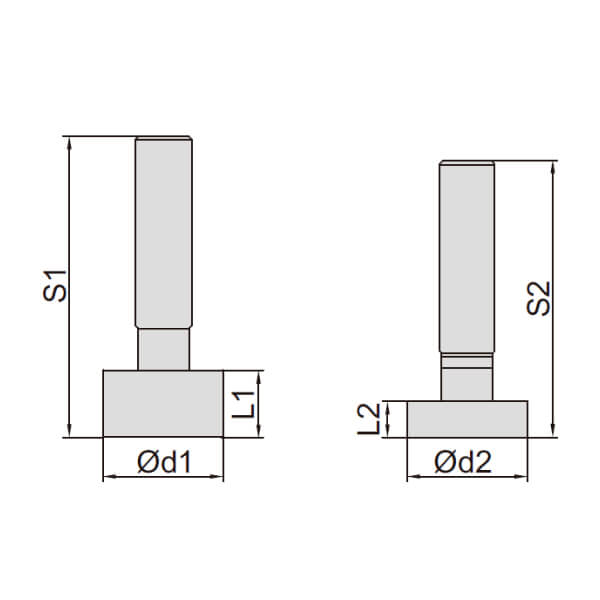

| Đường kính | Dung sai kích thước của chiều Go (μm) | Dung sai kích thước của chiều No-Go (µm) | L1 | L2 | L | 801 S1 |
|---|---|---|---|---|---|---|
| ≥2, ≤3 | ±0.5 / ±2.5 | ±9 / ±11 | 6.5 | 4.5 | 62 | – |
| >3, ≤6 | ±0.75 / ±3.25 | ±10.75 / ±13.25 | 8 | 6 | 74 | – |
| >6, ≤10 | ±0.75 / ±3.25 | ±13.75 / ±16.25 | 10 | 7 | 87 | – |
| >10, ≤14 | +1 / +4 | +16.5 / +19.5 | 12 | 8 | 99 | – |
| >14, ≤18 | +1 / +4 | +16.5 / +19.5 | 14 | 10 | 114 | – |
| >18, ≤24 | +1 / +5 | +19 / +23 | 16 | 12 | 132 | – |
| >24, ≤30 | +1 / +5 | +19 / +23 | 18 | 14 | 136 | – |
| >30, ≤40 | +1.5 / +5.5 | +23 / +27 | 20 | 15 | 155 | – |
| >40, ≤50 | +1.5 / +5.5 | +23 / +27 | 25 | 18 | 169 | – |
| >50, ≤65 | +1.5 / +6.5 | +27,5 / +32,5 | 30 | 18 | – | 164,152 |
| >65, ≤80 | +1.5 / +6.5 | +27,5 / +32,5 | 35 | 25 | – | 169,159 |
| >80, ≤100 | +2 / +8 | +32 / +38 | 35 | 25 | – | 169,159 |
| Mã đặt hàng | Đường kính | Loại |
|---|---|---|
| 4124-2 | 2mm | A |
| 4124-3 | 3mm | A |
| 4124-4 | 4mm | A |
| 4124-5 | 5mm | A |
| 4124-6 | 6mm | A |
| 4124-7 | 7mm | A |
| 4124-8 | 8mm | A |
| 4124-9 | 9mm | A |
| 4124-10 | 10mm | A |
| 4124-11 | 11mm | A |
| 4124-12 | 12mm | A |
| 4124-13 | 13mm | A |
| 4124-14 | 14mm | A |
| 4124-15 | 15mm | A |
| 4124-16 | 16mm | A |
| Mã đặt hàng | Đường kính | Loại |
|---|---|---|
| 4124-17 | 17mm | A |
| 4124-18 | 18mm | A |
| 4124-19 | 19mm | A |
| 4124-20 | 20mm | A |
| 4124-21 | 21mm | A |
| 4124-22 | 22mm | A |
| 4124-23 | 23mm | A |
| 4124-24 | 24mm | A |
| 4124-25 | 25mm | A |
| 4124-26 | 26mm | A |
| 4124-27 | 27mm | A |
| 4124-28 | 28mm | A |
| 4124-29 | 29mm | A |
| 4124-30 | 30mm | A |
| 4124-31 | 31mm | A |
| Mã đặt hàng | Đường kính | Loại |
|---|---|---|
| 4124-32 | 32mm | A |
| 4124-33 | 33mm | A |
| 4124-34 | 34mm | A |
| 4124-35 | 35mm | A |
| 4124-36 | 36mm | A |
| 4124-37 | 37mm | A |
| 4124-38 | 38mm | A |
| 4124-39 | 39mm | A |
| 4124-40 | 40mm | A |
| 4124-41 | 41mm | A |
| 4124-42 | 42mm | A |
| 4124-43 | 43mm | A |
| 4124-44 | 44mm | A |
| 4124-45 | 45mm | A |
| 4124-46 | 46mm | A |
| Mã đặt hàng | Đường kính | Loại |
|---|---|---|
| 4124-47 | 47mm | A |
| 4124-48 | 48mm | A |
| 4124-49 | 49mm | A |
| 4124-50 | 50mm | A |
| 4124-52 | 52mm | B |
| 4124-55 | 55mm | B |
| 4124-60 | 60mm | B |
| 4124-65 | 65mm | B |
| 4124-70 | 70mm | B |
| 4124-75 | 75mm | B |
| 4124-80 | 80mm | B |
| 4124-85 | 85mm | B |
| 4124-90 | 90mm | B |
| 4124-95 | 95mm | B |
| 4124-100 | 100mm | B |
