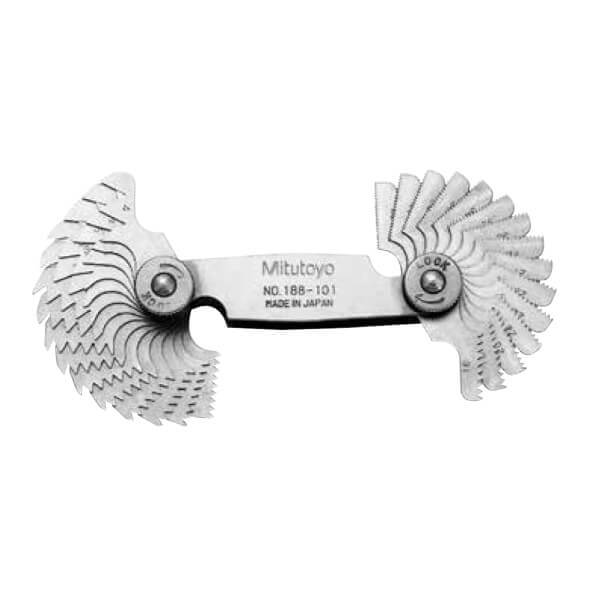

Dưỡng đo bước trục Mitutoyo
DÒNG SẢN PHẨM 188
TÍNH NĂNG
- Kích thước bước ren được đóng dấu trên mỗi thước.
- Dưỡng đo bước trục có hệ Mét, Unified, và Whitworth
THÔNG SỐ KỸ THUẬT
Dưỡng đo bước trục hệ Mét (60°)
| Dải đo | Mã đặt hàng | Thành phần của lá |
|---|---|---|
| 0.25 – 2.5mm | 188-153 | 28 lá: 0.25, 0.30. 0.35, 0.40, 0.45, 0.50, 0.55, 0.60, 0.65, 0.70, 0.75, 0.80, 0.85, 0.90, 1.00, 1.10, 1.20, 1.25, 1.30, 1.40, 1.50, 1.60, 1.70, 1.75, 1.80, 1.90, 2.00. 2.50 mm |
| 0.35 – 6mm | 188-130 | 22 lá: 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6mm và góc thước 60° |
| 0.4 – 7mm | 188-122 | 21 lá: 0.4, 0.5, 0.7, 0.75, 0.8, 0.9, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7mm |
| 0.4 – 7mm | 188-121 | 18 lá: 0.4, 0.5, 0.75, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7mm |
Dưỡng đo bước trục hệ Unified (60°)
| Dải đo | Mã đặt hàng | Thành phần của lá |
|---|---|---|
| 4 – 42 TPI | 188-111 | 30 lá: 4, 4½, 5, 5½, 6, 7, 8, 9, 10, 11, 11½, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 TPI |
| 4 – 84 TP | 950-253 | 51 lá: 4, 41/2, 5, 51/2, 6, 7, 8, 9, 10, 11, 111/2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82, 84 TPI |
Bộ dưỡng đo bước trục hệ Mét và Unified (60°)
| Dải đo | Mã đặt hàng | Thành phần của lá |
|---|---|---|
| 0.4 – 7mm / 4 – 42 TPI | 188-151 | 51 lá: Bộ 188-122 và 188-111 |
| 0.5 – 6mm / 4 – 56 TPI | 188-152 | 28 lá: 4, 6, 8, 10, 11, 11-1/2, 12, 13, 16, 20, 28, 32, 40, 56 TPI 0.50, 0.75, 1.00, 1.25, 1.50, 1.75, 2.00, 2.50, 3.00, 3.50, 4.00, 4.50, 5.00. 6.00 mm |
Dưỡng đo bước trục hệ Whitworth (55°)
| Dải đo | Mã đặt hàng | Thành phần của lá |
|---|---|---|
| 4 – 42 TPI | 188-101 | 30 lá: 4, 4½, 5, 5½, 6, 7, 8, 9, 10, 11, 11½, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 TPI |
| 4 – 60 TPI | 188-102 | 28 lá: 4, 4½, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36, 40, 48, 60 TPI |
Thông số kỹ thuật
| TPI | Hệ mét | Độ chính xác | |
|---|---|---|---|
| Bước (mm) | Góc ( phút) | ||
| 4-6 | 6.35-4.23 | ±0.05 | ±35 |
| 7-12 | 3.63-2.12 | ±0.05 | ±40 |
| 13-25 | 1.95-1.02 | ±0.05 | ±45 |
| 26-48 | 0.98-0.53 | ±0.05 | ±50 |
| 60 | 0.42 | ±0.05 | ±60 |
