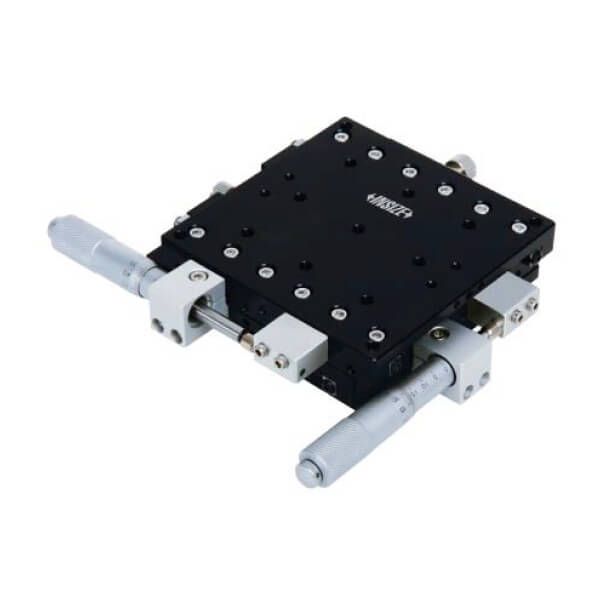

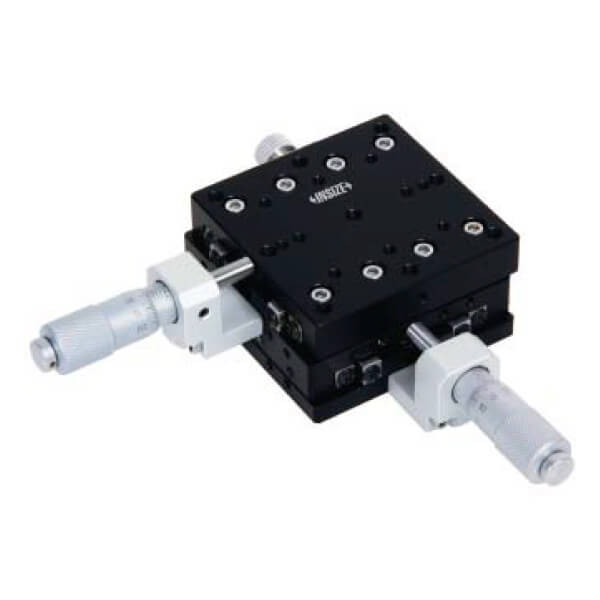

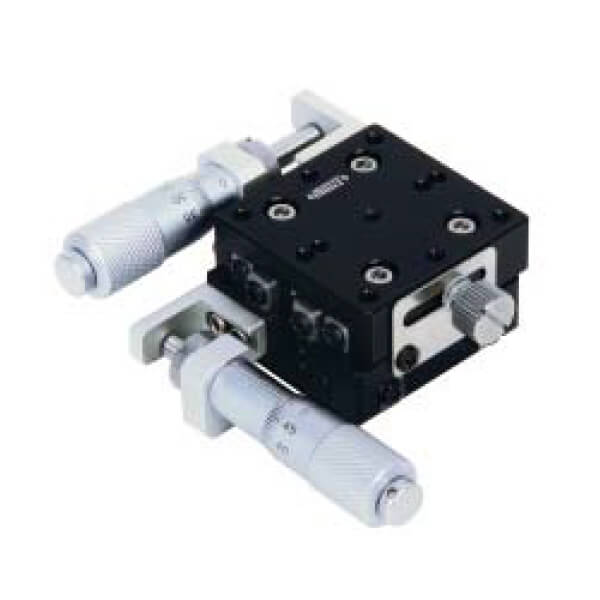

Đế chỉnh trục XY Insize 6584
- Hỗ trợ lăn chéo, đạt độ chính xác cao và chuyển động trơn tru
- Đế làm bằng hợp kim nhôm
THÔNG SỐ KỸ THUẬT (panme bên trái)
| Mã | Di chuyển trục X | Độ song song giữa bề mặt trên và dưới | Độ chia panme | Độ chính xác panme | Tải tối đa | Vị trí panme | Kích thước đế | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 6584-401 | ±6.5mm | 0.04mm | 0,01mm | 0,01mm | 29.4N (3kgf) | bên trái | 40x40mm | 0.27kg |
| 6584-601 | ±6.5mm | 0.06mm | 0,01mm | 0,01mm | 49N (5kgf) | bên trái | 60x60mm | 0.48kg |
| 6584-901 | ±12.5mm | 0.06mm | 0,01mm | 0.02mm | 93.1N (9.5kgf) | bên trái | 90x90mm | 1kg |
| 6584-1251 | ±12.5.5mm | 0.08mm | 0,01mm | 0.02mm | 180N (18.4kgf) | bên trái | 125x125mm | 2.8kg |
THÔNG SỐ KỸ THUẬT (panme ở giữa)
| Mã | Di chuyển trục X | Độ song song giữa bề mặt trên và dưới | Độ chia panme | Độ chính xác panme | Tải tối đa | Vị trí panme | Kích thước đế | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 6584-402 | ±6.5mm | 0.04mm | 0,01mm | 0,01mm | 29.4N (3kgf) | ở giữa | 40x40mm | 0.27kg |
| 6584-602 | ±6.5mm | 0.06mm | 0,01mm | 0,01mm | 49N (5kgf) | ở giữa | 60x60mm | 0.48kg |
| 6584-902 | ±12.5mm | 0.06mm | 0,01mm | 0.02mm | 93.1N (9.5kgf) | ở giữa | 90x90mm | 1kg |
| 6584-1252 | ±12.5mm | 0.08mm | 0,01mm | 0.02mm | 180N (18.4kgf) | ở giữa | 125x125mm | 2.8kg |
THÔNG SỐ KỸ THUẬT (panme bên phải)
| Mã | Di chuyển trục X | Độ song song giữa bề mặt trên và dưới | Độ chia panme | Độ chính xác panme | Tải tối đa | Vị trí panme | Kích thước đế | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 6584-403 | ±6.5mm | 0.04mm | 0,01mm | 0,01mm | 29.4N (3kgf) | phải | 40x40mm | 0.27kg |
| 6584-603 | ±6.5mm | 0.06mm | 0,01mm | 0,01mm | 49N (5kgf) | phải | 60x60mm | 0.48kg |
| 6584-903 | ±12.5mm | 0.06mm | 0,01mm | 0.02mm | 93.1N (9.5kgf) | phải | 90x90mm | 1kg |
| 6584-1253 | ±12.5mm | 0.08mm | 0,01mm | 0.02mm | 180N (18.4kgf) | phải | 125x125mm | 2.8kg |
